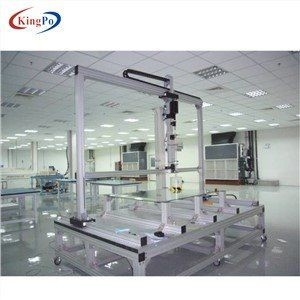

Foto-voltaische Module hageln Standard der Auswirkungs-Prüfvorrichtungs-Ausrüstungs-IEC61215

Hageln photo-voltaische Module IEC61215 Auswirkungs-Prüfmaschine-KlimaPrüfen-Kammer

Beschreibung

Anwendbare Standards der Teilhagelauswirkungs-Prüfmaschine: IEC61215, IEC61646, Standardanforderungen UL1703

Zweck: überprüfen Sie Teilhagelschlagzähigkeitsfähigkeit, machen Sie künstlich Hockey wird verwendet für das Simulieren des Hagels und mit Auswirkungskomponente der konstanten Geschwindigkeit, simulieren den Hagelklimatischen einfluss auf Komponenten.

Technische Spezifikationen:

1, die Abschussrampe

, Stromversorgung, Druckluft

B, Druck: 6 | Stange 8

C, Eishockey: manuelles einzelnes Laden

D, die Fasslänge: ungefähr 940 Millimeter

E, das Fass kann ersetzt werden

2, mobile Positioniervorrichtung

, X Achsenbewegungsabstand: 2100 Millimeter

B, beweglicher Abstand y-Achse: 1000 Millimeter

C, Genauigkeit von 1 Millimeter in Position bringend oder weniger

D, der Auswirkungsbereich von 2000 x 1000 Millimeter

E, Führerweise: hohe Qualität importierte Führungsschiene

F, Weise fahrend: importierter Servomotor + synchrones Rad

J, Positioniersteuerungsmodus: PC-Steuerautomatische Positionierung

3, Messverfahren der Geschwindigkeit und das Prinzip

A, durch die Bestimmung des Eishockeys durch messenden Sensor der Infrarotgeschwindigkeit, Infrarot holend war Unterbrechungszeit t gleichzeitig, entsprechend V = S/t berechnen Fluggeschwindigkeit

B, Geschwindigkeitsmessgerät mit Infrarot-Drehzahlgeber der hohen Präzision

C, Infrarotgeschwindigkeits-Sensor-Präzision ist +/- 5%

D, Drehzahlbereich 0 holend | 40 m/s

E, Eishockeygeschwindigkeit: 23,0 m/s +/- 5%; 27,2 m/s +/- 5%; 30,7 m-/splus oder minus 5%

4, Hockeyvorbereitungsweisen und Form

A, wird gefüllt mit Wasser nach Eishockeyform im Kühlschrankgefrierschrank, nachdem man das abkühlende Schmelzwasser, unterschiedliche Form Eis, hockey zu entfernen, setzte Behälterredundanz Yus Bingqiu gewesen ist.

B, sterben nicht einfache Expansionsdeformation des speziellen Materials

C, Lumendurchmesser 25 Millimeter < 1="">

D, genau sechs Eishockey; Mit zwei Sätzen der Eishockeyform

E, die Verfahrenstechnik des Formenhohlraums nimmt Maschine hohe Präzision CNC numerisches Steueran

F, Eishockey, 25 Millimeter-Durchmesser < 5="">

G, Eishockey, Gewicht 7,53 g < 5="">

H, Kühlschrank - ℃ 10
