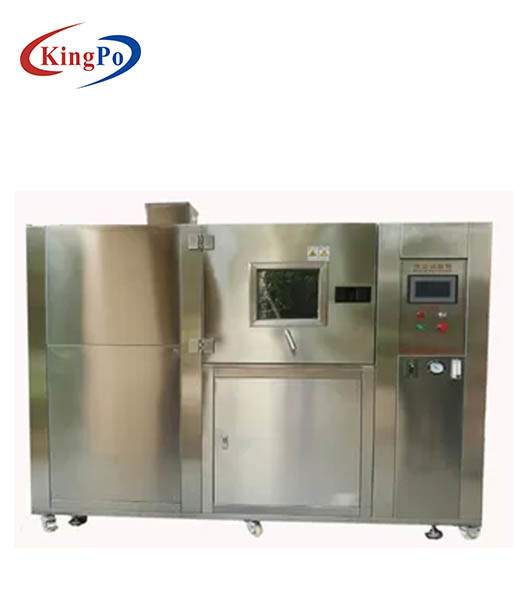

Kammern PLC-Touch Screen Kontrollsystem des KlimaPrüfen-15KW


Zweck

Staub (< 150="">

Standard

MIL-STD-810G.

Gestaltungsprinzipien

Seine Struktur ist ein Trichter, ein sammelndes Loch für Staub auf der Unterseite, auf der rechten Seite dieses Lochs wird ausgerüstet mit einem Sauglüfter des verteilenden Fans der Turbine. Senden Sie den gepumpten Staub in die Unterseite der inneren Kammer und dann zur linken Seite und gehen Sie aufwärts; brennen Sie den Staub in Prüfenkammer von der linken Seite durch; der Staub sollte rightwards in einer horizontalen Richtung durchgebrannt werden und Zirkulation dann anfangen

Material

1. Material: Platte des Edelstahls SUS304

3. Kammertür mit einem großen Beobachtungsfenster

4. Einzigartiger Rohrentwurf, die Konzentration der laminaren Strömung der laminaren Strömung sicherstellen

5. Grundlegende Struktur: Vorbehandlungskasten, Prüfenkammer, Vakuumhafen, Staubkasten, verteilendes Staubgerät, Vakuum-Anlage, Staubbehälter, Strömungsventil, Heizsystem, Rückstromschaufel, Beispielkarussell, Schirm, Konzentrationsmeter und so weiter.

Technische Parameter

1, Modell: KP-DCJB1000

2, Studiogröße (Millimeter): 1000X1000X1000mm (w-× D × H)

3, bemisst (Millimeter): 3700X1600X2100mm (w-× D × H)

7, Staub: Durchmesser <150>

8, innerhalb der Kammer, die Staubkonzentration in Vorbereitung ist 10.6G-/m-³ ± 7G

9, Luftstromgeschwindigkeit: 8.9m/s ± 1,5 (justierbar)

10, Staub-Zusammensetzung: CaCO3, MgCO 3, MgO, TiO 2: 5%

Eisenoxid (F.E. 2 O 3): 10±5%

Aluminiumoxyd (Al 2 O 3): 20±10%

Siliciumdioxid (SiO 2): restlicher Prozentsatz (50 bis 80%)

11, Temperatur: ° 23-80C

12, die Rate des Temperaturwechsels: ≥ 3C °

13, Funktion: Schlagstaub, Schlagsand, Staubfallen (Operation der hohen Temperatur)

14, Umgebungsbedingungen: 22 ℃ ± 3.

15, Stromversorgung: 380V 3Phase, Energie: 15KW 50HZ

Kontrollsystem

1. Intelligentes Kontrollsystem PLC und des Touch Screen

2. Sensor des Prüfens PT100

3. Sand- und Staubkonzentrationsmeter

4. Anemometer (Hand) zum der Windgeschwindigkeit vor der Prüfung zu justieren.

5. Instrumentübertemperaturschutz

6. Energiephasen-Verlustschutz

7. Durchsickernleistungsschalter

8. Energie: AC380V 50Hz

9. Tür: ausgeglichene Glastür

10. Vakuumpumpe 60-600L/H

11. Regelventil, Düse, Druckregler

12. Prüfer: Nehmen Sie programmierbaren Prüfer an (dieser Prüfer hat viele Arten von Kontrollfunktionen willkürlich einstellen, wie untengenannt)

a. Schlagstaubzeit (Halt, Schlag) h/m/s adjustableb. Zykluszeit: justierbar

c. NichterfüllungsPrüfenzeit: 0s | 999h99m99s justierbar

d. Energie an: aus- Ein-Aus
