Zweck
Verfahren des Sandes (≤ 150um Sand-Durchmesser ≤ 850um). Dieser Prüfen wird durchgeführt, um zu helfen, die Fähigkeit des Materials auszuwerten, den Effekten des Staubes zu widerstehen, die möglicherweise versperren Öffnungen, in Sprünge, in Spalte, in Lager und in Gelenke einzudringen, und die Wirksamkeit von Filtern auszuwerten
Referenzstandards
MIL-STD-810G.

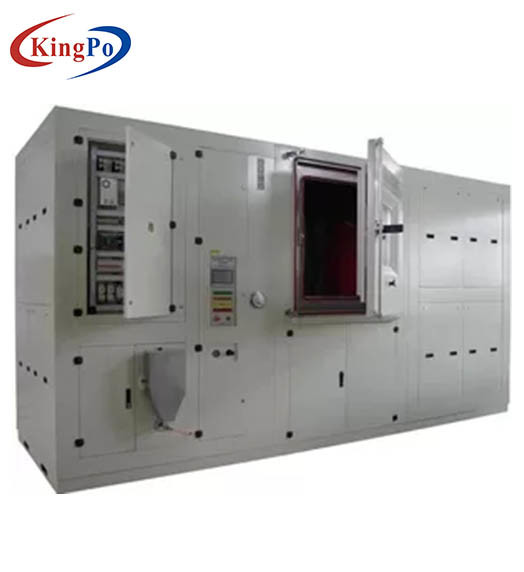

Gestaltungsprinzipien
Seine Struktur ist ein Trichter, ein sammelndes Loch für Staub auf der Unterseite, auf der rechten Seite dieses Lochs wird ausgerüstet mit einem Sauglüfter des verteilenden Fans der Turbine. Senden Sie den gepumpten Staub in die Unterseite der inneren Kammer und dann zur linken Seite und gehen Sie aufwärts; brennen Sie den Staub in Prüfenkammer von der linken Seite durch; der Staub sollte rightwards in einer horizontalen Richtung durchgebrannt werden und Zirkulation dann anfangen.
Vorbildliche und technische Parameter
1, Modell: KP-SCJB1000
2, Studiogröße (Millimeter): 1000 * 1000 * 1000 (Tiefe × Breite × Höhe)
3, Rohrabschnittgröße: × 1000 1000mm (w-× H)
4, bemisst (Millimeter): 7000X5000X2500 (Tiefe × Breite × Höhe)
5, Struktur: horizontale Art
6, Windgeschwindigkeit 0,1 | 30m/s; justierbare Strecke
7, Schlagsandkonzentration: 1.1g/m3 ± 0.25/m3 | 100g/m3 ± 0,5 /m3; 100g/m3 /d (Sand- und Staubkonzentrations-Sensor enthalten)
8, Sand- und Staubzusammensetzung: Wenn es nicht andere klare Bestimmungen gibt, großer Sand mit Quarzsand (Silikonzusammensetzung in mehr als 95% nach Gewicht).
9, Sanddurchmesser: ≤ 150um Sand-Durchmesser ≤ 850um;
10, Kanalisation: das System kann den fallenden Sand automatisch sammeln und kommt den Kasten, um den Zyklus fortzusetzen.
11, Kastendichtung: kein Staubdurchsickern während der Operation, können Sie die umgebende Umwelt vor Verschmutzung gut schützen.
Die Firma wird herein lokalisiert:
12, materiell: Edelstahl 304
Die Firma wird herein lokalisiert:
13, Kastentür: völlig offener Einzelflügel (× 1300 1300mm), mit doppelter Silikonkautschukdichtung und Türschlössern.
14, Beobachtungsfenster (400 × 600mm) mit einer Heizung des schützenden Filmes.
15, automatische Staubsauganlage.
16, Windgeschwindigkeits-Simulationssystem: Starker zentrifugaler Fan, zum des starken Winds zu produzieren, und der Windgeschwindigkeit durch den Inverter automatisch zu justieren.
17, drehende Tabelle (Durchmesser 800mm) zu nach linksrotation von 1 Umdr./Min., einige Schlitze auf dem geregelt zu werden Exemplar zur Verfügung stellen. Drehtabellenmotorwelle versiegelt durch O-Ring.
18, Kollektoren (Trichter-förmig) im untereren Teil des Prüfenraumes.
19, der Luftkompressor durch das elektropneumatische Ventil auf der Maschine, zum der Schalter- und Luftreinigung zu steuern.
20,50 Kilogramm des Sandes für Normalbetrieb für 5 Jahre
21, Ausrüstungsgewicht: über 3000Kg
22, Kastenkontrollfunktionen: Temperatur Celsius, relative Luftfeuchtigkeit, Windgeschwindigkeit m/s, Sanddichte g/m3
23, Konfigurationsbeschreibung
24, PC-Kontrollsystem schließen ein: Lenovo 1 Taiwan (Mainstreammarktkonfiguration) und serielle Schnittstelle RS232
25, PC-Kontrollfunktionen schließen ein:
Automatische Regelung: automatische Regelungsanpassung der Windgeschwindigkeit.
Sicherheits-Schutz
1, sicheres und zuverlässiges Erdungsschutzgerät;
2, Stromversorgungsspannung, Durchsickern und Mangel an Phasenschutz;
3, Übertemperaturschutz des unabhängigen Studios;
4, Kompressorüberlastschutz;
5, Heizungskurzschluß/Überlastschutz;
6, Lüftermotorüberlastschutz;
7, wenn das System ermittelt, ein Schutzgerät ist aktiviert, Ausschalten es automatisch und Warnung.
Betriebsbedingungen
1, Standort: die Bodenhöhe, gut-gelüftet. Keine starke Erschütterung um das Gerät, nicht starkes elektromagnetisches Feld. Keine brennbaren, explosiven, ätzenden Substanzen und Staub um die Ausrüstung. Grundtragfähigkeit: nicht kleiner als 800kg/㎡. Um die Ausrüstung aufgehoben für ungefähr 1500mm Betriebstechnikraum.
2, Arbeitsbereich: Temperatur: ℃ 5 | ℃ 35; relative Luftfeuchtigkeit: ≤ 85%; Druck: 86kPa | 106kPa;
3, Stromversorgungszustände: Installationsenergie: 125kW, ausgerüstet mit unabhängiger Luftleistungsschalterausrüstung; Versorgungsspannung: 380 v-± 10%/50Hz/3ph + N + G; Erdung des Widerstands: ≤ 4Ω.
4, verteilendes Kühlwasser: Druck 2 | 4bar, Temperatur ≤ 30 ℃, Fluss ≥ 10m-³/H.
5, Druckluft: Druck 6 | 8bar, Taupunkt ≤-10 ℃, Strömungsgeschwindigkeit ≥ 40m ³/H.
