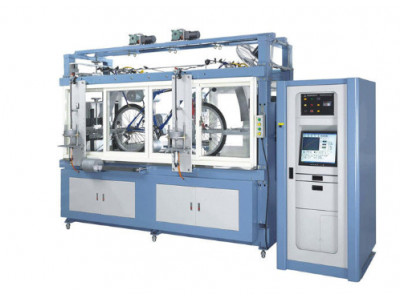

Höchstgeschwindigkeit des elektrischen des Fahrrad-0-12V umfassenden justierbaren Prüfstand-0-16km/H und bremsende Leistung

umfassende Geschwindigkeit des elektrischen Fahrrad-0-12V des Prüfstand-0-16km/H und bremsende Leistung

Umfassende Prüfung der Hauptleistungsindikatoren und der Funktionsparameter der elektrischen Fahrräder:

Prüfeneinzelteile wie Höchstgeschwindigkeit, bremsende Leistung, Höchstgeschwindigkeitsgerät, radelnde Kapazität, ununterbrochene Kilometerzahl, Undervoltage, Überstromschutz, Fahrzeugfahrenanforderungen und Leistungsaufnahme von 100 Kilometern.

Prüfen-Einzelteil:

1. stellen Sie den örtlich festgelegten Entdeckungsmodus ein: (Benutzen Sie des die Batterie und den Motor Prüfungsfahrzeugs, um das Prüfenrad zu fahren).

a. Die Torsion des Antriebsgerätrades kann auf T1 eingestellt werden: 0-1000kg-cm und das Ertragtorsion T2 des Prüfenautos berechnen.

b. Es kann Kilometerzahl ermitteln und notieren.

c. Es kann die Eingangsspannung V/current A/power W der Batterie ermitteln und das A.HR notieren

d. Die Anzahl von Reifenrevolutionen der Probefahrt kann ermittelt werden und notiert werden: N2 (U/min) und die Anzahl von Revolutionen der Prüfenrolle N1 (U/min).

e. Die Pferdestärken des Prüfungsfahrzeugs können ermittelt werden und notiert werden (P=0.01T2 X 9,81 x 2 XII XN2/60).

f. Die Übertragungsrate des Prüfungsfahrzeugs kann berechnet werden und notiertes η=P/W.

g. Die Batterieverwendung kann berechnet werden und notiert werden: (A.HR).

h. Der Prüfen kann gestoppt werden, wenn die Batteriespannung niedriger als der Sollwert ist.

2. HaltbarkeitsPrüfen-Entdeckungsmodus (unter Verwendung des Prüfengerätmotors, zum des Prüfungsfahrzeugs zu fahren):

a. Die Geschwindigkeit kann auf 0-16km/h für Entdeckung eingestellt werden.

b. Es kann Kilometerzahl ermitteln und notieren.

3. Prüfungsfahrzeugleistungs-Entdeckungsmodus (unter Verwendung des der Batterie und des Motorantriebs Prüfungsfahrzeugs, zum des Rades zu prüfen)

a. Der Drehmomentwert von 20 Punkten kann für Entdeckung eingestellt werden, und die Eingangsleistung, gegenwärtige und Ertragreifendie geschwindigkeit, die Pferdestärken und die Leistungsfähigkeit jedes Prüfendrehmoments wird notiert.

b. Prüfungsfahrzeugleistungskurven sind verfügbar (Arten werden befestigt).

4. trockener und nasser bremsender Leistungs- und StraßenzustandPrüfen:

a. Trockener ReitenPrüfen: Der Computer misst automatisch die Reitengeschwindigkeit, den Reitabstand, die Bremszeit, den Bremsweg, die Bremszeit, die automatische Warnung des Probestückausfalls und automatisch die Halt.

b. Nasser ReitenPrüfen: Der Computer misst automatisch die Reitengeschwindigkeit, den Reitabstand, die Bremszeit, den Bremsweg, die Bremszeit, die automatische Warnung des Probestückausfalls und automatisch die Halt.

c. Trockener und nasser Bremsleistungsnachweis: Der vordere Bremstrockene nass Prüfen, der hintere Bremstrockene nass Prüfen und bremst Vorder- und Rückseite gleichzeitig trockenes und nasser Prüfen kann eingestellt werden.

d. Simulierter StraßenzustandPrüfen.

Die technischen hauptsächlichparameter:

Die Hauptstruktur der Ausrüstung:

1. Der Durchmesser der Antriebsrolle der Antriebsrolle ist 760 Millimeter (±10 Millimeter).

2. Der Abstand zwischen der Antriebsrolle und der Antriebsrolle kann justierbar sein. Der Einstellbereich ist 300mm-1200mm mit Skalaanzeigenabstand.

3. Die Antriebsrolle/die Antriebsrolle werden jede mit zwei Sätzen Störkörpern versehen.

4. Überprüfen Sie, ob die Front und das wirkliche Rad des Prüfungsfahrzeugs auf die Antriebsrolle/Antriebsrolle des Prüfengeräts gesetzt werden können.

5. Die Vorder- und Rückseite Hebelklammerpositionen und die Vorder- und Rückseite Hebel können auf jede mögliche passende Stelle auf der Prüfenmaschine justiert werden, Längsbewegung des Prüfungsfahrzeugs zu verhindern.

6. Infrarotmikroschalter mit 5 Gruppen (wenn es den Gegenstand gibt, der in Prüfenauto fällt, kann es ermittelt werden und die Prüfstandoperation sofort stoppen.).

7. Die Maschinenstruktur kann einer Last von 300kg widerstehen.

8. Die Radbreite der Antriebsrolle/der Antriebsrolle ist 1000 Millimeter oder mehr.

9. Stellen Sie den linken und rechten Grenzhebel ein, um die seitliche Bewegung des Prüfenautos zu steuern, um zu sein weniger als ±50mm.

Elektrische Steueranforderungen:

1. Das Prüfengerät nimmt Dongyuan-Invertermotor 2HP oder den gleichen Grad an.

2. Das Prüfengerät muss ein magnetisches Pulverbremsgerät (Mitsubishi oder Ähnliches) mit einer Spezifikation von 10kg-m benutzen.

3. Unter Verwendung eines digitalen Galvanometers (minimaler lesbarer Wert von 0.1A), kann der blitzschnelle Strom 100A erreichen.

4. Benutzen Sie einen digitalen Galvanometer (minimalen lesbaren Wert von 0.1A) mit einer maximalen Spannung von 40V, hauptsächlich unter Verwendung 24V.

5. Das Bedienfeld wird mit einem Notausknopf ausgerüstet.

6. Der PC kommt mit Listenmaschine.

Die Spezifikationen des Steuerrechners:

Maß Dells TM TM-nreihen 2400n2.4GHz.

Mit einer vorder-seitigen Geschwindigkeit des Busses 400MHz läuft das Gedächtnis an 266MHz.

Diskettenlaufwerk: 1.44MB3.5“.

Festplattenlaufwerk: Festplattenlaufwerk 40GB1 Ultra ATA (7200RPM).

Optisches Laufwerk: 48X Max Variable CD-ROMD rive.

Anzeige: 17" CRT-Farbmonitor, Nordzone.

Grafikkarte: Integrierte extreme Grafiken Intel®.

DELL-Stummtastatur, Radmaus und Mausunterlage.

BETRIEBSSYSTEM: Es ist die späPrüfene spezielle UniversalprüfmaschinePrüfen-Software unter WINDOWS. Die Software enthält ausführliche Operationsanweisungen, und ein ausführliches Benutzerhandbuch wird befestigt. Der Computer ist mit OS/2, NOVELL, UNIX, WINDOWS NT und andere Netze und Mehrbenutzer kompatibel. Das Betriebssystem ist für kompatible Softwarepakete des verschiedenen PC passend.

Listenmaschine: Gebrauch HP-Listenmaschine, kann Prüfendatenkurve und andere Funktionen automatisch drucken.

Mikrocomputer PC-on-line-Funktionsbeschreibung:

1. Signal-Umwandlungs-Prüfer:

⑴. Sensor

⑵. Kodierer

⑶. Daten-Kollektor

2. Die Grundfunktionen des umfassenden Prüfenprogramms des Sportautos, die folgenden Daten können erhalten werden:

⑴. Grenzwert des Drehmoments, der Arbeit, der Energie, der Geschwindigkeit, des etc. in jedem Stadium.

⑵. Drehmomentrealzeitkurve.

⑶. Realzeitkurve der Energie und der Arbeit.

⑷. Temperatur, Geschwindigkeitsrealzeitkurve.

⑸. Einzelner Prüfbericht und mehrfache Prüfberichtzusammenfassung.

⑹. Kurvenvergleich.

⑺. Durchschnittswert.

⑻. Standardabweichung.
