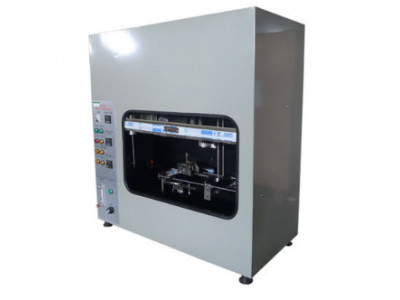

Steuerung 220V 50Hz Iec-Prüfengerät-Nadel-Flammen-Prüfvorrichtung

Steuerung 220V 50Hz Iec-Prüfengerät-Nadel-Flammen-Prüfvorrichtung

Flammen-Prüfeinrichtung der Nadel-IEC60695-11-5

Produktinformation:

Die Nadel-Flammen-Prüfvorrichtung besteht aus einem Nadel-förmigen Brenner Ф0.9mm, der mit dem Engel von 45°and kippt, ihn mit Butangas zu versehen. Die Feuergefahr der Ausrüstung, wenn es flammule innerhalb der Ausrüstung gibt, die wegen der Störung verursachte, wird durch festgesetzt, ob das Exemplar angezündet werden kann oder die Verbrennungszeit und -länge. Diese Prüfvorrichtung passt sich an die Standardanforderung von IEC60695-11-5, IEC60335-1 an.

Die Nadel-Flammen-Prüfvorrichtung ist für die Forschung, die Versuchsabteilung der Produktion und der Qualität der lichttechnischer Ausrüstung, der Schwachstromapparat, das Haushaltsgerät, das Werkzeugmaschinenelektrogerät, die elektrische Maschine, das Elektrowerkzeug, das elektronische Instrument, das elektrotechnische Instrument, das elektrische Verbindungsstück, die elektrische und elektronische Ausrüstung und andere Komponenten passend. Es ist auch für Isoliermaterial, Technikplastik oder andere feste Verbrennungsmaterialindustrie passend.

Vorbildliche Spezifikation und technische Parameter (optional für Touch Screen NF-2):

Schließt ein:
Ein weiße Kiefern-Prüfen-Brett und fünf Blätter Seidenpapier
Ein Flammenhöhenmessgerät
Verbrauchsmaterialien:
White Pine-Prüfen-Brett und Seidenpapier
Thermoelement-Art K und Kupferblock

Bereich:

Dieses Teil Iec 60695 spezifiziert einen NadelflammenPrüfen, um den Effekt einer kleinen Flamme zu simulieren, die möglicherweise aus Störungen resultiert, um durch eine Simulationstechnik die Feuergefahr festzusetzen.

Es ist auf elektrotechnische Ausrüstung, seine Unterbaugruppen und Komponenten und auf feste elektrische Isoliermaterialien oder andere brennbare Materialien anwendbar.

Ein der Verantwortung eines Fachausschusses ist, gleichgültig wo anwendbar, grundlegende Sicherheitsveröffentlichungen in der Vorbereitung seiner Veröffentlichungen auszunutzen.

Allgemeine Beschreibung des Prüfens:

Der Prüfen wird durchgeführt, um zu bestimmen, dass, unter herausgeforderten Bedingungen, die Prüfenflamme nicht Zündung von Teilen verursacht oder dass ein brennbares Teil, das durch die Prüfenflamme angezündet wird, eine begrenzte Dauer des Brennens oder einen begrenzten Umfang eines Brennens, ohne Flugfeuer durch die Flammen oder brennende oder glühende Partikel hat, die vom Probestück fallen.

Dieser Prüfen bestimmt möglicherweise die Effekte auf das Probestück einer kleinen Flamme wie sich ergibt aus anderen angezündeten Komponenten und die relevante Produktbeschreibung spezifiziert die Dauer der Flammenanwendung und die Kriterien für Annahme.

Beschreibung der Prüfeinrichtung

Brenner:

Der Brenner, zum der Prüfenflamme zu produzieren besteht aus einem Rohr mindestens 35 Millimeter lang mit einer Bohrung von 0.5mm±0.1mm und einem Außendurchmesser, der nicht 0.9mm übersteigt.

Der Brenner wird mit dem Butan- oder Propangas geliefert, das eine Reinheit von 95% mindestens hat. Es gibt keine Luft, die zum Brennerrohr zugelassen wird.

Flamme:

Mit der Achse des Brenners in der vertikalen Position, wird die Gasversorgung justiert, damit die Länge der Flamme 12 mm±1 Millimeter ist, wenn Sie in überwundenem Licht gegen einen dunklen Hintergrund angesehen werden (sehen Sie Zahl 1a). Die Flamme wird unter Verwendung des Apparates und des Verfahrens bestätigt, die im Anhang A. einzeln aufgeführt werden. Die Prüfenzeit, damit die Temperatur von 100℃±5℃ zu 700℃±3℃ ist 23.5s±1.0s sich erhöht.
