Arbeitsfläche 200 × 200 der max. Last 10KG Spitzen-Millimeter Beschleunigung 20 (die Kundenbezogenheit annehmbar) Dauer 0.5~11ms (die Kundenbezogenheit des Impulses 1500G annehmbar) Ausrüstungsgewicht zum Geräteabmaße-560×670×2390mm, das 650 Kilogramm Macht 220VAC±10% 50Hz, Messverfahren 2kVA erforderten, gab Abtastfrequenz 192KHz der Kanäle der Kanäle 2 Impulsdauer 50-1ms Kommunikationsschnittstelle USB2.0 unterstützende Standard- ISO, UN38.3, MIL-STD-810, verbraucherbestimmte Betriebssystem-Microsofts Windows7/8 Ausgabemodus Vorwurfsart Frequenzbereich 0,5 des Systembeschleunigungsmesser Marke LABORmodell-23108 der Empfindlichkeits-3.93pC/g zu Betriebsumgebung -40 der Strecke ±2500G der Beschleunigung 12KHz zu +160℃ ein

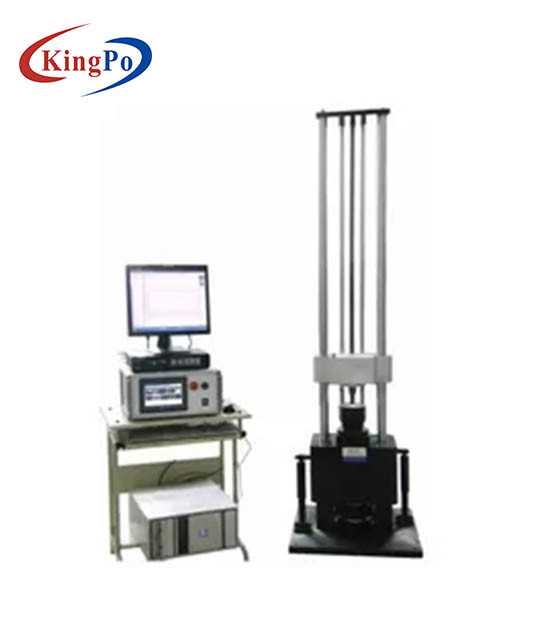

III Einleitung Aluminiumlegierungsarbeitsfläche der Arbeitsfläche der Ausrüstungs-Leistungs-1 zur hochfesten importierten.
3-Hubhöhe-Steuerung
Die Hubhöhe wird durch ein photoelektrisches Kodierermodul gemessen, das auf die Basis installiert ist, und das photoelektrische Kodierermodul hat hohe Genauigkeit, starke Entstörungsfähigkeit und hohe Zuverlässigkeit und so stellt Schockwiederholbarkeit sicher.
Werden stellen Bremssystem 4 Druckluftbremsanlage und starke Reibungsbremse angewendet, um den Sekundärschock zu verhindern, der bremst und folglich das sofortige und zuverlässige Bremsen sicher, zum des Sekundärschlags zu verhindern.
Das System mit 5 Puffern das Puffersystem wird einer Basis, einem Dämpfer und aus einem Schwätzer bestanden. Das Puffersystem kann die Schockkraft verringern, die von der Arbeitsbühne zu Boden übertragen wird.
Generator der Wellenform 6 6,1 Platte-schrieb halbe Sinuswelle: für das Erzielen der unterschiedlichen trapezoiden Welle der Schockimpulsbreiten (1 zu 30ms): spezieller Zylinder
7 Sicherheitsvorrichtung Notausschalter: Er schaltet den Stromkreis in den Notfällen aus, indem er gewaltsam geschweißte Kontakte des Betätigungsorgans trennt. Optional: Sicherheitsmatte
Einleitung 8 zum Messverfahren des Schocks und zu seinen Eigenschaften
Das System passt sich an Standards MIL-STD-810, GJB-150-18-86 und IEC68-2-27 an und hat genaue und sofortige Druckwellegefangennahmenfähigkeit. Die max. Abtastrate ist 1MHz, deshalb benötigen Sie nicht Sorge über Auslassung von geringen Schockereignissen. Das System ist auch eine integrierte Lösung, Sie braucht, nicht mit Wellenformbetrachtung beschäftigt zu sein und Aufnahme, da das System Schockereignis gefangennehmen und Bericht wichtiger erzeugen kann, das System kann Sie mit Schockwartespektralanalyse (SRS) um effektive Einschätzung des möglichen Schadens vom Schockimpuls zu erleichtern zum tatsächlichen System versehen. Schließlich können die zusätzliche Analyse auf Kraftdeformation und die Schockantwort ermöglichen, weitere Einzelheiten über die Schockergebnisse zu verstehen. Eigenschaften des Messverfahrens passt sich er an MIL-STD-810, GJB-150-18-86, IEC68-2-27 und DELL-Standards an. Die max. Abtastfrequenz ist bis zu 1MHz. Die max. Prüfungsbeschleunigung ist 100000gn. Die min. Prüfungsimpulsbreite ist 0.1ms. Sie hat die Eigenschaften der Mehrfachrahmenwellenformaufnahme und -playbacks. Sie stützt das interne und externe Auslösen.
Analysefunktionen:
Vorübergehende Gefangennahme der Schockwellenform können Sie die einzelnen oder mehrfachen Impulse mit vorübergehender Gefangennahme erhalten. Das System kann Daten des Schockimpulses, einschließlich Höchstwert, Impulsbreite, Geschwindigkeitsrate Änderung und Kopfverletzungsindex (HIC), automatisch Match automatisch analysieren die gefangengenommene Impulswellenform zur idealen Wellenform und vergleicht ihre Abweichung. Schockwartespektralanalyse die Schockwartespektralanalyse ermöglicht Einschätzung auf dem möglichen Schaden, der aus Schock sich ergibt und so bietet Basis für das Entwerfen des Schockwiderstands der Produkte. Das System kann SRS-Analyse auf jedem Schockimpuls durchführen und vergleicht die Abweichung zwischen tatsächlichem SRS und Ziel SRS. Andere wesentliche Analyse der Analyse in der Schlagprobe umfasst Kraftdeformationsanalyse, Schockwartedemonstration und Drehschockanalyse. Die Höchstkraft, verformter Höchstwert, Energie und Energie, die durch Impuls produziert werden, wird in der Kraftdeformationsanalyse berechnet. Werkzeuge für das Lernen des Schockwartespektrums werden in der Schockwartedemonstration zur Verfügung gestellt. Drehschockanalyse wird für Drehschockmaschinen oder andere Drehsteuerereignisse verwendet, und das Signal kann erhalten werden, indem man axiale Beschleunigung misst und berechnet
V-Standortanforderungen 1. Stromversorgung: 220V±10% 50Hz 2. unabhängige lokalisierte Stromversorgung 3. Luftzufuhr: 0,5--0.8MPa 4. Unter Verwendung der Umweltbedingungen: Temperatur schellte:: RT℃~35℃; Feuchtebereich: 0--85RH%; Installationsstandort: flacher Boden, kein Schadgas umgeben, weniger Staub. 5. wird die passende Entleerung, Werkzeuge behandelnd vom Kunden vorbereitet.
