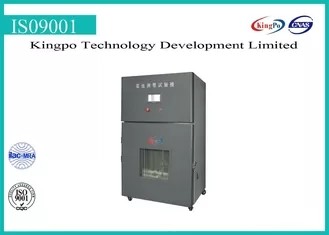

Batterie-Prüfengerät PLC-Steuerev während verwendet transportiert

Standard: UN38.3 (korrigierte Ausgabe), UL1642, UL2054, QC/T 743-2006 (MonomerebatteriePrüfen), QC/T 744-2006 (MonomerebatteriePrüfen), GB 8897.4-2002, IEC60086-4, SN/T1414, SN/T1413, YD1628, GJB2374, QUARTERBACK/T2052, IEC62133-2012, SAE-J2464, usw. und alle mögliche anderen Prüfenansätze brauchten.

Einleitung von Prüfmethoden:

Stellen Sie die geprüfte Batterie, die unter zwei Flächen zusammengedrückt wird her, dann wenden Sie über Kraft der Verdrängung 13kN durch Hydrauliksystem an, das ununterbrochen steigt. Treffen Sie irgendeine der folgenden Bedingungen während des Prüfens (die erste zu erreichen herrscht) vor:

1, die Verdrängungskraft erreicht 13kN.

2, die Spannung lässt mindestens 100mV fallen (oder 1/3).

3, das amout der Deformation ist mehr als 50% seiner Originalgröße (oder 1/10).

Für zylinderförmige Batterie sollte es von der Richtung des Seins zusammengedrückt werden senkrecht zur vertikalen Achse.

Für prismatisches oder Tasche-förmiges sollte die Kompression bis eine der zwei Äxte ausgeübt werden, die zum Längsachsen senkrecht sind und sich dann zu einer anderen Achse zusammendrücken.

Für Knopfzelle und Münzezellbatterie drücken Sie seine Fläche zusammen. Jedes prüfte ein kann nur einmal zusammengedrückt werden.

Zweck: treffen Sie zu, um die Gelegenheiten anzuregen, wenn verschiedene Batterien benutzt werden, transportiert,

in der Lagerung und in der Hausmüllmüllentsorgung, in welchem Ausmaß sie zusammengedrückt werden könnte. Die Batterie wird ohne Zerfall, Sprung oder Feuer qualifiziert.

Spezifikationen:

Kraftübertragungs-Modus: hydraulisches Getriebe

Verdrängungsrichtung: Für zylinderförmige Batterie sollte sie von der Richtung des Seins zusammengedrückt werden senkrecht zur vertikalen Achse. Für prismatisches oder Tasche-förmiges sollte seine lange und narow Seite geprüft werden. Vor dem Beginnen des zweiten Versuches im Verhältnis zu dem ersten Versuch rotieren Sie 90 Grad um den Längsachsen. Für Knopfzelle und Münzezellbatterie drücken Sie seine Fläche zusammen. Jedes prüfte ein kann nur einmal zusammengedrückt werden

Monomerebatterie-Verdrängungskopf (Platte): runde verdrängte Platte, einfach zusammenzubauen und zu ersetzen (Durchmesser: 15cm)

Verdrängungsniveau: Sobald, irgendeine der folgenden Bedingungen während des Prüfens treffend (die erste zu erreichen herrscht) vor, kann das Instrument auf normalen Luftdruck umgestellt werden und den Prüfen beenden.

1, die Verdrängungskraft erreicht 13kN.

2, die Spannung lässt mindestens 100mV fallen (oder 1/3).

3, das amout der Deformation ist mehr als 50% seiner Originalgröße (oder 1/10).

Maximale Druckstrecke: im Allgemeinen 13kN (1kN~5kN justierbar)

Druckpräzision: Entschließung des Sensors 0.001N: 1/100,000;

Energieanzeige: Hoch-Präzisionsdruck-Sensoren und zeigen dann auf Computermonitor an

Steuermethoden: Prüfungssoftware und zeigen dann auf Computermonitor an (der selbst-zur Verfügung gestellte Computer der Kunden)

Einheits-Umwandlung: Kilogramm, N, 1b

Anschlagentschließung: 0.005mm

Abtastrate: 100mal pro zweites

Sensor-Entschließung: 1/100,000

Kompressionsraum: 300*300*200mm (width*height*depth)

Maschinenverdrängungsanschlag: 200mm

Verzögertes funtion: 0-999min (gesetzte Prüfenzeit beliebig)

Maschinengewicht: über 220kg

Maschinengröße: 760x630x1850mm

Instrumentstruktur: Kastenstruktur, Innen-SUS#304 Edelstahl, Band des Affixes 1/3 Teflon, Hochtemperatur beständig, Rostschutzmittel.

Äußeres: kaltgewalztes Stahlblech mit backendem Lack, seine Tür hat anti-explosives aufpassendes Fenster (Größe: 200*200mm), das für das Beobachten der internen Prüfungssituation bequem ist.

Stromversorgung: AC380V, 50~60HZ, 10A

Hauptmerkmale der Kompressions-Software:

1, Abkommen mit der Operationseinrichtung auf Dialogfenster, Programmtabellemodus frei, Rekordprüfungsdaten gänzlich und ein komplettes Programm der Bewahrung, des Vergleiches und der Spurhaltung zur Verfügung stellen.

2, KompressenPrüfenkarte, vier Kanäle (einschließlich Energie, Verschiebung (Anschlag), Spannungskanäle, direkte Überwachung der Batteriespannung und Frageanweisungen zum Gerät)

3, Spannungssammlung und Steuerung: Sie hat eine Funktion, der wir VerdrängungsPrüfen durch Spannungssammlung während des Prüfens steuern können. Gleichzeitig ändert die Spannung. Stellen Sie eine definierte Spannung im Prüfensystem ein (im Allgemeinen 1/3 von ursprünglicher Spannung der Batterie). Mit Ausgangssignalen beendet der Prüfen automatisch an einem voreingestellten Punkt.

4, Prüfenbedingungen: Energie-, Verschiebungs- und Spannungsbestimmung werden in Computer eingestellt. Halten Sie das Kontrollsystem weg von dem Prüfengebiet mit 5-Meter-Kabelabstand.

5, speichern das ganzes Prüfverfahren in einer unterschiedlichen Datei, die Benutzer und über verschiedenen Instrumenten teilen können leicht hinzufügen und ändern.

6, Anzeigennamen von Prüfungsdaten mit kundenspezifischer Änderung und sie in der jeweiligen Prüfverfahrendatei sparen, um den Bedarf der verschiedenen Kunden zufriedenzustellen.

7, redigieren Prüfungsschritt. Funktionsgleiche von logischen Größenwertsprüngen, von TIMING-Sprüngen, von Schleifensprüngen, von etc.

8, redigieren frei Prüfenprojekte, die Benutzer und für sein kundenspezifisches Attribut ändern können hinzufügen, löschen. Tabelle zeigt Steuerung.

9, gründeten frei die Kurvenzahl und das Match x und die y-Äxte bis 7 Arten.

10, Funktionen wie das Auf null einstellen des Prüfens und der Vorspannung können Bedarf von verschiedenen Industrien und von Prüfens erfüllen. Bericht nimmt WORT-Berichtsschablone an. Wie“? xxx? “, zwischen zwei Fragezeichen ist Selbst-bevölkern Daten. Tabellenbildprogramm nimmt automatisch das Format von tempalte an, um zu ersetzen, das freeform ist.

11, Prüfenschnittstelle ist kurz; mutilanguage Unterstützung, Standardenglisch, chinesisches vereinfachtes, chinesisches traditionelles. Der Sprachsatz, der 10 Arten höchstens hat, ist „im Sprach“ Katalog. Benutzer können ihn, einschließlich Anweisungen übersetzen.

12, eine große Vielfalt von Hardware-Schnittstellen wie serieller Schnittstelle, Netzwerkschnittstelle, USB-Maß und Steuerkarte.

Hauptschnittstelleneinleitung von Druckversuch-Software (Energie, Verschiebung, Vol.

tage):

1, 4 kurze Bereiche (Kurvenbereichs-, Echtzeitdatendatenerfassungs-, Bedienfeld- und Prüfendaten); Das System zeigt Macht, Verschiebung und Spannung in der Prüfenschnittstelle.

2, Datenbereich können versteckt werden.

3, Prüfaufbau. Prüfenwahl und -berichte. Verschiebung durch Tabellensteuerung.

4, Prüfaufbauinhalt; Beispielinformationen, Steuerentwurf, Prüfenfertigstellungskriterium,

Etc.

5, Bewegungsgeschwindigkeit können in der Prüfenplatte (Geschwindigkeit erforderliche Prüfens) schnell gegründet werden;

6, Steuerrechneroperation mit abgekürztem Schlüssel.

7, die Daten in der Datenbank beliebig löschen.

8, Selbst-caculate die Daten in der Datenbank, einschließlich Maximum, minimun, Durchschnitt, stan-

Dard-Abweichung, Veränderung coeffciient;

9, Spannungserwerbsfrequenz: 110mal pro zweites

10, Spannungserwerbsstrecke: 0-10 (Gleichspannung)

11, Spannungsgenauigkeit und Entschließung: 1/200,000

12, Spannungsanzeigengenauigkeit: 0.05mv

Ausrüstungsstruktureigenschaften:

1, internes Material: Edelstahl (SUS#304 1.0mm stark)

Externes Material: backender Lack des Stahlblechs

2, Tür: einzelne und Doppelschichttür, Einzelfenster, öffnen sich auf dem links, kalter Handverschluß;

3, Betrachtenfenster: Quadrat lamellierte Hartglas, Größe: 200x200mm;

4, Macht-orientierte Spalte: Verschiebungskodierer und doppelte Führungsstangestruktur, Verschiebung der hohen Präzision zur bequemen Steuerung des Verdrängungsanschlags.

5, Maschinenflaschenzug: 4 Universalflaschenzüge (justieren Sie Position) und hochfester Bolzen (Verlegenheitsposition)

6, Abluftventilator auf der Rückseite: Ф150mm 30W, ein reservierter Ausgang für Verbindungsauspuffstaub und Belüftung kort Düse.

Ansteuersystem

1, leistungsfähiges System hydrostatischen Druckes Sans Zheng;

2, Anschlag: 200mm

3, selektive Zusätze: druckreduzierende Gouverneurventile, magnetisches Richtungsventil, Filter, Überströmventil;

Unterstützendes Kontrollsystem

1, Gestellmaterial: Chromhochleistungs-hochkohlenstoffstahl

2, Anschlag des geprüften Gestells: 200mm;

3, Schutz-Sensor: magnetischer Begrenzungsschalter;

4, Betriebsart: konstante Operation

Sicheres Schutzsystem

1, über Spannungs-Schutz (OVP): Druckstrecke für das Verhindern des Sensors und das Fahren der Maschine vom Schaden im Falle des Überdrucks;

2, unter Phase und Rückphasenschutzschalter;

3, Anschlaggrenzschutz;

4, Draht fixiert OCP;

5, Überlastungsausschnitt;

Opertioing Zustände der Maschine

1, Klimatemperatur: 25±5℃

2, Klimafeuchtigkeit: ≤65±5%R.H

Zusätzliche Schlüsselliste und Standardkonfiguration

Zusätzliche Entwurfsschlüsselspezifikation

1, elektrisches Teil

Steuerstromkreis: die Arbeit des Steuer-Sensors, liefern Ruhestromreaktion, den Anschlagschalter, in-

Terpretation des Ausgangssignals des Sensors, überschüssiger Grenzanschlag, Öltankschutz;

Sensor: caculation der Verdrängungsverschiebung und -Geschwindigkeit basiert auf Impulskennzeichen.

2, Machanical-Teil

Gestell: Zwei Teile Getriebeunterstützung bestehen aus Chromhochleistungs-hochkohlenstoffstahl. Geprüfter Anschlag: 200mm
