Standard: IEC 60950-1, BS-EN 60950-1, BS 7002, UL746A, IEC60947.1, IEC730.1.
Anwendung: Es ist für Funkenüberschlagsfestigkeitsprüfung von elektrischen und elektronischen Produkten, von Haushaltsgeräten und von seinen Materialien passend. Das Arbeitsprinzip ist, das elektrische Durchsickern auf dem Isolator zu simulieren, der möglicherweise verursacht unter unterschiedlichem polarem von Liveteilen oder zwischen Liveteilen und (mit Erde bedeckte) Metallteile erdete. Es wird verwendet, um die Bogenwiderstandleistung des Isolators unter der vorgeschriebenen Spannung zu messen und festzusetzen.
Prüfling: Informationstechnologieausrüstung, Niederspannungsschalter und Regeleinrichtungsteile.

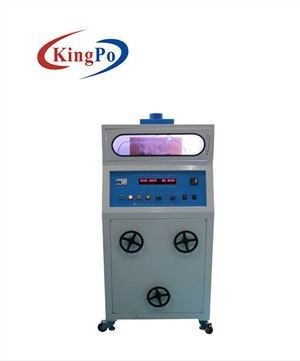

Eigenschaft: Starkstromzündungsprüfvorrichtung nimmt Doppelelektroden an. Mit spezifischem Strom (33A) und Energiefaktor (COSφ0.5), entsprechend einer bestimmten Bogenstreikgeschwindigkeit (254mm/s) und Wiederholfrequenz (40mal/Minute), wiederholt Bogenstreik zu 200mal auf der Oberfläche des Exemplars. Die große gegenwärtige Lichtbogenzündungsleistung (HAI) kann festgesetzt werden, je nachdem ob die Probe angezündet werden kann. Das kleinere der Gradzahl, das schwierigere für brennendes Material.
Parameter:
|
Funktionsspannung
|
110V/60Hz
|
|
Kontrollfunktionsmodus
|
Elektrische Steuerung, Knopfoperation
|
|
Bogenstreikstrom und Energiefaktor
|
Wenn der Energiefaktor 0,5 ist, ist der Strom 33A±0.5A
|
|
Bogenstreikgeschwindigkeit
|
40mal/Minute
|
|
Elektrodentrennungsgeschwindigkeit
|
254±25㎜/S
|
|
Bogenstreikzeiten
|
0-9999 kann eingestellt werden
|
|
Elektrodenmaterial
|
Statisches Elektrodekupfer, dia.Ф3.5mm (Ф3.2) ×152mm, oberster abgeschrägter Winkel 30°
Bewegender Elektrode-rostfreier Stahl, diaФ3.5mm (Ф3.2) ×152mm, Spitzenkegelwinkel 60°
|
|
Elektrodenöffnungswinkel
|
Form 45° mit Niveau, Elektrodenhauptradius von Biegung 0.1mm
|
|
Prüfenverfahren
|
Steuerung, unabhängiger Auspuff
|
|
Beleuchtung
|
Rüsten Sie sich mit Beleuchtung in der Prüfenkammer, mit Steuerung aus
|
|
Prüfenkammer und -maß
|
LWH: 800×700×1600mm, 300kg
|
Aufmerksamkeit
a) Beginnen Sie nicht die Prüfung oder das Ausprüfen, wenn die Strom- und Spannungsregler auf den Positionen des hohen Gangs sind, um die Leistungsschalterschaltung zu vermeiden, die durch blitzschnellen großen Strom verursacht wird.
b) Die Elektrode soll besonders anfällig, nach jeder Prüfung beschädigt werden, die Elektrode sollte getrimmte Freigabe sein.
c) Das Instrument wird mit einem Türschutzschalter, die Tür muss vollständig geschlossen werden ausgerüstet.
d) Das Gerät worden erzeugt viel Hitze, sollte es in einen gelüfteten Platz gelegt werden, sollte die Rückseite des Gerätes einen bestimmten Abstand von anderen Gegenständen halten, um die Flüssigkeit der Luft sicherzustellen und tut bitte regelmäßige Kontrollen auf Abluftventilator, um Sicherheit sicherzustellen.
e) Die Stromversorgung des Gerätes erfordert Grundschutz
f) Die Polaritätsfarben des Netzanschlusskabels: Brown ist für (L) Linie, Blau ist für (N) Linie, schwarz ist für (e) Linie.
