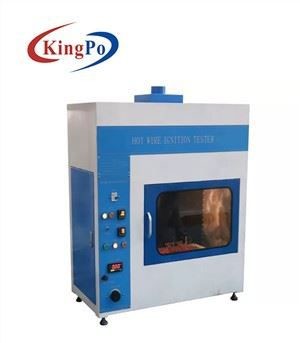

Produkt-Einführung
Dieses Gerät wird entsprechend dem Standard von IEC60695-2-10, IEC60695-2-13 hergestellt. Es passt auch sich an die Standardanforderung von UL746A an. Dieses Gerät simuliert den WärmebelastungsPrüfen des Glühens Teil oder Wärmequelle wie Überlastungswiderstand oder -Zündquelle, die in einer kurzen Zeit verursacht wird. Es ist passend, damit die elektrischen und elektronischen Produkte, die Haushaltsgeräte und anderes Material die Feuergefahrprüfung durchführt. Es wird auch im keinem Flammenzündquelle-FeuerPrüfen verwendet, um Anfangstemperatur und Entflammbarkeitsindex des in Verbindung stehenden glühenden Fadens zu prüfen.
Diese Ausrüstung nimmt ein neues Konzept des Entwurfes an, während in der Realisierung der genauen Positionierung, aber, die schnelle Anpassung, nachdem Sie die Probe auch zu erzielen ersetzt haben, wirklich die Bedingung von einfachem und von bequemer Bedienung erfüllen Sie; Das Kontrollsystem nimmt PLC- und Screen-Steuerung an, kann jeder Parameter die wirkliche Situation der relevanten fristgerechteren Parameter reflektieren und genau, und die Operation ist intuitiv und bequem, um den Bedarf der wissenschaftlichen Forschung zu erfüllen.
Technische Parameter
| ParametersModel |
GW-2 (Touch Screen) |
| Funktionsspannung |
220V /50Hz |
| Kontrollfunktionsmodus |
Plc-Steuerung, 7-Zoll-Farbtouch Screen Operation, mit Infrarotfernbedienung |
| Glühender Faden |
Ф4mm-± 0.04mm (> 77% Ni/20 ± 1% Cr) spezielle Standardringform, horizontale Stellung |
| Exemplardruck auf glühendem Faden |
0.95N±0.1N |
| Maximale Tiefe der Heizung |
7mm ± 0.5mm |
| Exemplarbewegungsgeschwindigkeit |
10mm /s | 25mm /s |
| Temperaturkalibrierung |
Kalibrierungstemperatur: 960°±10°C, der heiße Draht durch elektrische Heizung |
| Thermoelement: RS importierte 1mm Rüstungsnickelchrom/Nickelnickel Aluminiumk-thermoelement, Temperaturwiderstand 1100° |
| Silberne Folie: Reinheit 99,8%, Bereich: 2m ², Stärke: 0.06mm |
| Behälter |
Eine Schicht Seidenpapier (12~30g/m ³) wird auf dem 10mm starken Kiefernbrett, mit einem Abstand von 200±5mm unter dem Prüfling bedeckt |
| Prüfenkammer |
>0,5 Würfel, Beispielabstand vom Innere des Kastens ist- größer als 100mm, schwarzer yogon Hintergrund, Hintergrundbeleuchtungsstärke ≤ 20Lx, mit Abluftventilator |
| Prüfungszeit |
30s±1s |
| Prüfenverfahren |
Der Prüfling angetrieben durch das Auto und automatischer Lauf, das Auto geht automatisch zurück, nachdem Glühdraht den Prüfling von 7mm kam |
| Beleuchtung |
Rüsten Sie sich mit Beleuchtung in der Prüfenkammer, mit Steuerung aus |
| Maß |
1100*550*1200mm, 140kg |
Vorbereitung vor Prüfen
-
Das Exemplar ist auf die Befestigung installiert, um die Glühdrahtspitze zu machen wird gezeigt auf die Mitte des Exemplars
-
Setzen Sie die spezifizierte Schicht unterhalb des Probestücks.
-
Vorwärts] Knopf der Presse [, wenn das Probestück in Verbindung mit dem Glühdraht ist, Knopf der Presse [Halt] sofort.
-
Justieren Sie die Position des automatischen TIMINGs: justieren Sie langsam den Näherungsschalter, um ihn auf die Befestigung zu verschieben, wenn NäherungsschalterAnzeigelampe, diesmal, diese Position ist hell ist, wo das Probestück gerade die Glühdrahtspitze berührt und gleichzeitig Zeit festsetzt, anfängt automatisch, dann zuschließt die Schraube des Näherungsschalters.
-
Knopf der Presse [zurückgestellt], machen die Befestigung weg von dem Glühdraht.
-
Vorwärts] Knopf der Presse [, vergewissern sich, dass die Befestigungshalt das automatisch und TIMING anfängt, wenn die Probe den Glühdraht berührt.
-
Presse [Zurückstellen], die Befestigung rückwärts machen.
Mitteilung
-
Zu den elektrischer Schock-, Verbrennungs-, Brand- oder Feuerunfall verhindern.
-
Zu die Einatmung des giftigen Gases oder des Rauches verhindern.
-
Zu den Schaden des giftigen Rückstands der menschlichen Gesundheit verhindern.
-
Übertemperatur- und niedrigtemperaturschutzfunktion. Im Falle höherer als die Höchstgrenzetemperatur, wird die Heizung gestoppt; im Falle niedrigeren als die niedrigere Grenztemperatur, wird die Heizung begonnen; im Falle der Anwärmdauer mehr als 5 Minuten, wird die Heizung automatisch gestoppt.
-
Während des Prüfens sollte der Fan abgestellt werden damit, das Prüfenergebnis nicht zu beeinflussen; nach dem Abschluss des Prüfens, schalten Sie den Fan ein
-
Glühdraht-Prüfvorrichtungs-Definition
Die Glühdrahtprüfvorrichtung ist entsprechend den Anforderungen der „Glühdrahtprüfmethode“ in IEC60695-2-10, GB-/T5169.10 entworfen und hergestellt, und ASTM-D6194 Standards, die Wärmebelastung zu simulieren, die in Kürze durch die Wärmequelle oder die Zündquelle wie einen Heizelement- oder Überlastungswiderstand verursacht wird.
Der GlühdrahtPrüfen für Plastik ist, den Widerstand zu bestimmen, um isolierende Teile abzufeuern. Und der GlühdrahtPrüfen simuliert die Situation von, was das Plastik wenn Kontakt mit einem überhitzten Fach geschieht.
Prüfvorschrift
Die Glühdrahtprüfvorrichtung ist für den ZündungsPrüfen von elektrischen und elektronischen Produkten wie lichttechnischer Ausrüstung, Elektrogeräten, Haushaltsgeräten, Werkzeugmaschinen, Elektromotoren, Elektrowerkzeugen, elektronischen Instrumenten, Informationstechnologieausrüstung, elektrischen Verbindungsstücken, etc. sowie passendes für Isoliermaterialien, Technikplastik oder andere feste brennbare materielle Industrien passend.
Funktions-Prinzip der Glühdraht-Prüfvorrichtung
Nach der Heizung des Nickelchromdrahtes (U-förmiger Glühdrahtkopf) mit einem hohen Strom zur spezifizierten Prüfentemperatur, bleichen Sie die Probe mit einem spezifizierten Druck für 30s. Das Zündungsrisiko der elektrischen und elektronischen Ausrüstung wird je nachdem ob der Prüfenmaterial- und -bettwäschebrand bestimmt oder nicht und ob es brannte. Notieren Sie die Brenndauer, Zündzeit, die Flamme, die Zeit und Entflammbarkeitsindex nach der Fertigstellung des Prüfens auslöscht.
Glühdraht-Prüfenverfahren
Die Glühdrahttemperatur sollte zuerst gegründet werden. Heizung des Glühdrahts, um die erforderliche Temperatur zu erreichen.
Bewegen Sie den Glühdraht, um mit dem Exemplar in Verbindung zu treten.
Notieren Sie das Ergebnisabkommen zur Glühdrahtprüfnorm.
Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wenn Sie den Glühdrahtprüfeinrichtungspreis kennen möchten.
