Detailinformationen

Standard:	IEC60587-1984, D2303.	Applcation:	Bewertungscreepage-Widerstand des Isolators
Steuermethode:	Plc-Touch Screen Steuerung	Prüfen Strom-Spannungs:	500 \| 10kV (justierbar)
Stromregelungswiderstand:	60, 50, 30, 15KΩ	Prüfenelektrode:	2 Paare

Produkt-Beschreibung

IEC60587, welches die Prüfvorrichtung auswertet relativen Creepage-Widerstand des Isolators aufspürt

Produkt-Details

Standard

IEC60587-1984 und D2303.

Anwendung

Unter Einfluss der Feuchtigkeit und der Verunreinigungen in den elektrischen Produkten, zwischen den Liveteilen der unterschiedlichen Polarität oder zwischen den Liveteilen und dem Erdungsmetall kann Durchsickern auf der Isolierung verursachen. Der erzeugte Bogen verursacht möglicherweise den elektrischen Kurzschluss oder elektrische Entladung, die passend sind zu entladen. Verlust oder sogar Brandursachen ein Feuer. Das Durchsickern, das Prüfen aufspürt, ist ein destruktiver Prüfen, der am Isoliermaterial durchgeführt wird, um die oben genannten Bedingungen zu simulieren, und es wird verwendet, um den relativen Creepagewiderstand des Isolators unter die Aktion des elektrischen Feldes und des Verunreinigungswassers an der spezifizierten Spannung zu messen und auszuwerten.

Prüfling

Feste elektrische Isoliermaterialien und Produkte für elektronische Produkte und Haushaltsgeräte, wie: Relaisfassungen, Wechselschalterabdeckungen, Kontaktgeber, etc.

Eigenschaft

Die Prüfvorrichtung besteht einem experimentellen Teil und aus einem Steuerteil mit einem integrierten Entwurf, um Vor-Ort-Installation und die Beauftragung zu erleichtern. Prüfenfalloberteil und strukturelle Teile gemacht vom Edelstahl SUS304 oder vom Messing; Edelstahl des Elektrodenkopfes SUS304, Hochtemperaturkorrosionswiderstand; genaues, stabiles und zuverlässiges Kontrollsystem der Tropfenzahl.

Parameter

Steuermethode	Plc-Touch Screen Steuerung
Elektrodenmaterial	Unter Verwendung der oberen und untereren Elektroden wurden eine Wechselspannung von 2,5 KV bis 10 KV angewendet. Wenn der Kurzschlussdurchsickernstrom gleich oder größer als 60mA im Prüfenstromkreis ist, wird die Zeit für 2 Sekunden aufrechterhalten. Relaisaktion, schnitt den Strom ab und anzeigte, dass die Probe ausfiel
Fallendes Gerät	Die Zeitkonstante des Tropfenfängergerätes ist justierbar, damit das Tropfenfängervolumen und der Tropfenfängerzeitabstand genau gesteuert werden
Prüfen Strom-Spannungs	500 \| 10kV (justierbar) (Digitalanzeige); 5 \| 60mA (das Binning kann eingestellt werden), Kurzschlussstrom bis zu 100mA; (Digitalanzeige);
Stromregelungswiderstand	60, 50, 30, 15KΩ oder Satz entsprechend tatsächlichen Anforderungen, erzielen die Anforderungen des Sekundärprüfstroms 10, 22, 33 und 40mA, indem sie schalten
ZweitensStrombegrenzungswiderstand	15KΩ oder Satz entsprechend tatsächlichen Stromkreisanforderungen
Prüfenelektrode	2 Paare beziehungsweise sind glatte burrless Edelstahlelektroden starke 0.15mm, 12.7×25.4, Winkel von 160°; Und Wolframstangen-Elektrode Φ2.4 × 45mm, mit der Achse und dem Winkel von 30 ° Kopf;
Die Kraft der Elektrode auf der Probe	50g±5g.
Zahl von Tröpfchen	1-9999 (Digitalanzeige, kann eingestellt werden)
PrüfenWindgeschwindigkeit	0.2m/s (neuer Standard)
Druckabfall	1.0A 0.1A (Fehler); 100mA (korrektes) ±8%
Spurhaltung des Urteils	Kriterium A: Wenn der Strom durch die Probe in der Hochdruckschleife 60 MA übersteigt, erreicht er den Endpunkt. Das Überstromgerät stellte die Energie diesmal ab. Kriterium B: Wenn das Kennzeichen das Kennzeichen auf der Oberfläche der Probe bei 25 Millimeter von der unteren Elektrode erreicht, wird der Endpunkt erreicht.
Maße	Höhe 1000mm, Abluftöffnungs-Durchmesser ø 100mm der Tiefe 500mm x der Breite 600mm x
Konfiguration	Es wird empfohlen, um das elektronische wiegende Gerät zu wählen
Zusätze	Tiefenmessgerät: Die Genauigkeit des Tiefenmessgeräts ist ±0.01mm, und die Spitze der Sonde ist eine Hemisphäre mit einem Radius 0.25mm.

Heiße Umbauten: iec60587-1984 verstopfen Hochspannungsspurhaltungsprüfvorrichtung, China, Hersteller, Lieferanten, Fabrik, Gewohnheit, Großhandel, 6 Stationen Sockel-Prüfvorrichtung, Messgeräte des Lampenhalter-E14, fallende Ball-Prüfeinrichtung, Haushaltsgerät-Versorgungs-Schnur-Biegeprüfungs-Apparat, Antischock-Sonde Experimen-Gerät, Plastikrollbahn-Entdeckungs-Ausrüstung

Größe und Tag:

Herkunftsort:	Festlandchina
Markenname:	KINGPO
Zertifizierung:	calibration certificates

Min Bestellmenge:	1
Preis:	To be quoted
Verpackung Informationen:	Sicherheitskartonsatz oder Sperrholzkasten.
Lieferzeit:	20 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	5 Sätze pro Monat

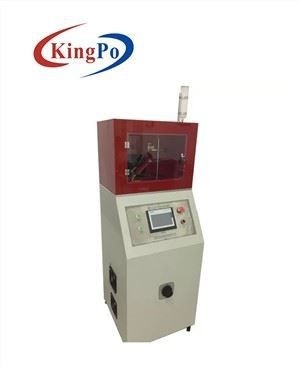

Spurhaltungsprüfvorrichtung IEC60587 Bewertungscreepage-Widerstand des Isolators
