Abbildung 10,3 SM208 der Dreieck-Sonden-UL1278

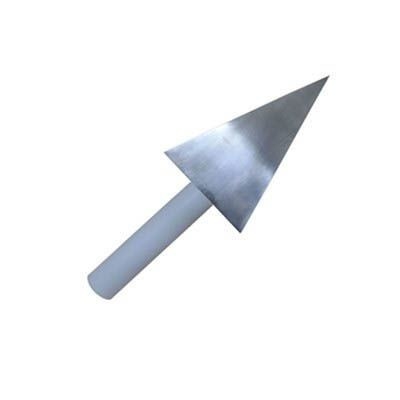

Dreiecksonde UL1278 Abbildung 10,3 SM208:

Es passt sich an Standardanforderung des Abbildung 10,3 UL1278 an. Der Griff wird vom Nylon hergestellt und die Sonde wird vom Edelstahl gemacht.

Das Heizelement und irgendein Teil der Elementversammlung (wie eine Elementunterstützung, eine Hülle und ähnlichen Teile) werden so geschützt, dass brennbares Material sowie Personen gegen das In Verbindung treten mit ihr geschützt werden.

Prüfling: Heizelemente.

Eigenschaft: Nylongriff + Sonde, wird sie entsprechend der Standardzahl hergestellt.

Referenzstandard von UL1278 unten:

Das Schützen 10 von Heizelementen 10,1 allgemeine 10.1.1 das Heizelement und irgendein Teil der Elementversammlung (wie eine Elementunterstützung, eine Hülle und ähnlichen Teile) wird so geschützt, dass brennbares Material sowie Personen gegen das In Verbindung treten mit ihr geschützt werden.

10.1.2 irgendwelche Heizungsprojektionen wie Schutz oder Grills, die heiße Heizungsoberflächen schützen sollen werden positiv befestigt an der Heizung wie mit Schrauben, Niete oder Schweißen oder, teilnehmend an Schlitzen, damit sie nicht ohne den Gebrauch der Werkzeuge, Brechen oder dauerhaftes Verbiegen oder Verzerrung entfernt werden können.

10.1.3 wird die Annehmbarkeit eines Schutzes in Bezug auf seine allgemeine Brauchbarkeit beurteilt und in Bezug auf die Form und die Größe oder beide der Öffnungen in ihr, in Verbindung mit dem Abstand des Schutzes vom Heizelement und von den anderen Hochtemperaturteilen erwähnte in 10.1.1. Schließen Sie aus, wie in 10.1.5 gemerkt, eine Öffnung in einem Schutz als annehmbar betrachtet wird, wenn, mit der Heizung in irgendeinem beabsichtigten Schaltpunkt, die folgenden Bedingungen getroffen werden:

a) Die Form und die Größe einer Öffnung sind solch, dass ein Prüfmanometer in Form eines recht-Kreiskegels, der einen Fußdurchmesser von 2-3/4 Zoll hat (69,9 Millimeter) und von Höhe von 5-1/2 Zoll (139.7mm), Abbildung 10,1 sehen, wird verhindert am Berühren des Heizelementes und der anderen Hochtemperaturteile, wenn die Kegelsonde eingefügt wird, Spitze zuerst, in jeder möglicher Art. Sehen Sie 10.1.4.

b) Die Form und die Größe einer Öffnung, die den vertikal abwärts Eingang eines Zoll der Stangensonde 1/2 (12,7 Millimeter) weit und 1/16 Zoll (1,6 Millimeter) dick ermöglicht sehen Abbildung 10,2, sind so, der eine Dreiecksonde, die und in Form eines gleichschenkligen Dreiecks hat eine Basis von 2-3/4 Zoll und von Höhe von 5-1/2 Zoll 1/16-Zoll dick ist, Abbildung 10,3 sehen, wird verhindert am Berühren des Heizelementes und der anderen Hochtemperaturteile, wenn die Dreiecksonde eingefügt wird, Spitze zuerst, in jeder möglicher Art. Die Prüfung einer Öffnung mit der Dreiecksonde trifft auch zu, wo die vertikal abwärts Einfügung der Stange durch den Bau des Schutzes, den Gebrauch von einer zusätzlichen Sperre oder beide, es sei denn, dass die vertikal angewandte Stange neigt, nach außen abgelenkt zu werden - d.h., weg von dem Schutz verhindert wird.

c) Der Bereich einer Öffnung in einem im Wesentlichen vertikalen Gesicht eines Schutzes ist nicht mehr als 3-1/4 Quadratzoll (2100 mm2) wenn die Größe und/oder die Form der Öffnung den Eingang von irgendeiner horizontalen Richtung einer vertikal orientierten Stangensonde 1/16 Zoll im Durchmesser und in Zoll 2-3/4 lang ermöglicht, sehen Abbildung 10,4. Auch sehen Sie Abbildung 10,5.
