Abbildung 10,1-Standard der Heizelement-Kegel-Prüfen-Finger-Sonden-UL1278

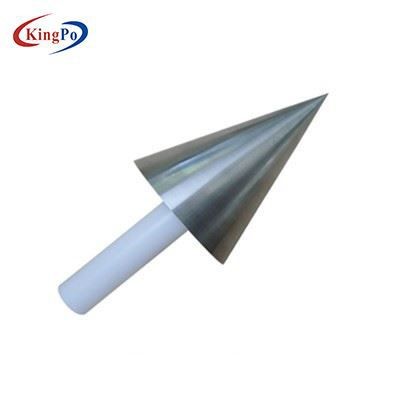

Abbildung 10,1 SM206 der Kegel-Sonden-UL1278:

Standardanforderung: Abbildung 10,1 UL1278 und UL1278 Kapitel 10 Schützen von Heizelementen

Anwendung:

Das Heizelement und irgendein Teil der Elementversammlung (wie eine Elementunterstützung, eine Hülle und ähnlichen Teile) werden so geschützt, dass brennbares Material sowie Personen gegen das In Verbindung treten mit ihr geschützt werden.

Der Griff wird vom Nylon hergestellt und die Sonde wird vom Edelstahl gemacht.

Referenzstandard von UL1278 unten:

Schützen 10 von Heizelementen
10,1 General
10.1.1 das Heizelement und irgendein Teil der Elementversammlung (wie eine Elementunterstützung, Hülle,
und ähnliche Teile) werden so geschützt, dass brennbares Material sowie Personen gegen das In Verbindung treten mit es geschützt werden.

10.1.2 irgendwelche Heizungsprojektionen wie Schutz oder Grills, die heiße Heizungsoberflächen schützen sollen
wird positiv an der Heizung wie mit Schrauben, Nieten oder Schweißen befestigt oder teilnimmt an Schlitzen
damit sie nicht ohne den Gebrauch der Werkzeuge, Brechen oder dauerhaftes Verbiegen oder Verzerrung entfernt werden können.

10.1.3 wird die Annehmbarkeit eines Schutzes in Bezug auf seine allgemeine Brauchbarkeit und in Bezug auf beurteilt
die Form und die Größe oder die beide der Öffnungen in ihr, in Verbindung mit dem Abstand des Schutzes von
Heizelement und die anderen Hochtemperaturteile erwähnten in 10.1.1. Schließen Sie aus, wie in 10.1.5 gemerkt,
öffnend in einem Schutz, wird als annehmbar wenn, mit der Heizung in jedem möglichem beabsichtigten Schaltpunkt betrachtet,
die folgenden Bedingungen werden getroffen:

a) Die Form und die Größe einer Öffnung sind solch dass ein Prüfmanometer in Form eines recht-Kreis
der Kegel, der einen Fußdurchmesser von 2-3/4 Zoll hat (69,9 Millimeter) und von Höhe von 5-1/2 Zoll (139.7mm), sehen Abbildung 10,1, werden am Berühren des Heizelementes und der anderen Hochtemperaturteile, wenn die Kegelsonde eingefügt wird, Spitze zuerst, in jeder möglicher Art verhindert. Sehen Sie 10.1.4.

b) Die Form und die Größe einer Öffnung, die den vertikal abwärts Eingang einer Stange ermöglicht
Zoll der Sonde 1/2 (12,7 Millimeter) weit und 1/16 Zoll (1,6 Millimeter) dick sehen Abbildung 10,2, sind solches dieses a
Dreiecksonde 1/16-Zoll dick und in Form eines gleichschenkligen Dreiecks, das eine Basis von 2-3/4 hat
Zoll und eine Höhe von 5-1/2 Zoll, sehen Abbildung 10,3, wird verhindert am Berühren der Heizung
Element und die anderen Hochtemperaturteile, wenn die Dreiecksonde eingefügt wird, Spitze zuerst, herein
irgendeine Art. Die Prüfung einer Öffnung mit der Dreiecksonde trifft auch wo vertikal zu
abwärts Einfügung der Stange wird durch den Bau des Schutzes, der Gebrauch verhindert
zusätzliche Sperre oder beide, es sei denn, dass die vertikal angewandte Stange neigt, nach außen abgelenkt zu werden – das
ist, weg von dem Schutz.

c) Der Bereich einer Öffnung in einem im Wesentlichen vertikalen Gesicht eines Schutzes ist nicht mehr als 3-1/4
Quadratzoll (2100 mm2) wenn die Größe und/oder die Form der Öffnung den Eingang von ermöglicht
irgendeine horizontale Richtung einer vertikal orientierten Stangensonde 1/16 Zoll im Durchmesser und in Zoll 2-3/4
lang sehen Sie Abbildung 10,4. Auch sehen Sie Abbildung 10,5.
