UL1278 Abbildung 8,4/IEC60529 IP2X Prüfen-Sonde B

Standard: Abbildung 2 Iecs 61032, IEC60950 Zahl 2A, Abbildung 8,4 IEC60884, IEC60335, UL507 und UL1278.

Standardbeschreibung:

IEC60529

12,3 Annahmebedingungen

Der Schutz ist zufriedenstellend, wenn ausreichende Freigabe zwischen der Zugangssonde und den gefährlichen Teilen gehalten wird.
Für den Prüfen erster charakteristischer Ziffer 1, überschreitet die Zugangssonde 50 Millimeter-Durchmesser nicht vollständig durch die Öffnung.
Für den Prüfen erster charakteristischer Ziffer 2, der verbundene Prüfenfinger eindringt zu seiner 80 Millimeter-Länge, aber das Endgesicht ( 50 Millimeter  20 Millimeter) überschreitet nicht durch die Öffnung. Abfahrend von der geraden Position, werden beide Gelenke des Prüfenfingers mehrmals hintereinander durch verbogen
angeln Sie von bis 90° in Bezug auf die Achse des anliegenden Abschnitts des Fingers und wird in jede mögliche Position gelegt werden.
Sehen Sie Anhang A für weitere Erklärung. Eintritt-Schutz-Prüfengerät

15,3 Annahmebedingungen
Der Schutz ist zufriedenstellend, wenn ausreichende Freigabe zwischen der Zugangssonde und den gefährlichen Teilen gehalten wird.
Im Falle des Prüfens für den zusätzlichen Buchstaben B, der verbundene Prüfenfinger eindringt zu seiner 80 Millimeter-Länge, aber das Endgesicht (∅ 50 Millimeter × 20 Millimeter) überschreitet nicht durch die Öffnung. Eintritt-Schutz-Prüfengerät
Abfahrend von der geraden Position, werden beide Gelenke des Prüfenfingers mehrmals hintereinander durch einen Winkel von bis 90° in Bezug auf die Achse des anliegenden Abschnitts des Fingers verbogen und werden in jede mögliche Position gelegt.
Im Falle der Prüfens für die zusätzlichen Buchstaben C und D, die Zugangssonde eindringt zu seinem in voller Länge, aber das Endgesicht nicht völlig dringt durch die Öffnung ein. Sehen Sie Anhang A für weitere Erklärung. Eintritt-Schutz-Prüfengerät
Bedingungen für Überprüfung der ausreichenden Freigabe sind mit denen identisch, die in 12.3.1, in 12.3.2 und in 12.3.3 gegeben werden.

Anwendung: Diese Sonde soll den grundlegenden Schutz gegen Zugang zu den gefährlichen Teilen überprüfen. Sie wird auch verwendet, um den Schutz gegen Zugang mit einem Finger zu überprüfen.

Prüfling: Liveteile der leicht zugänglichen Einschließung oder mechanische Teile.

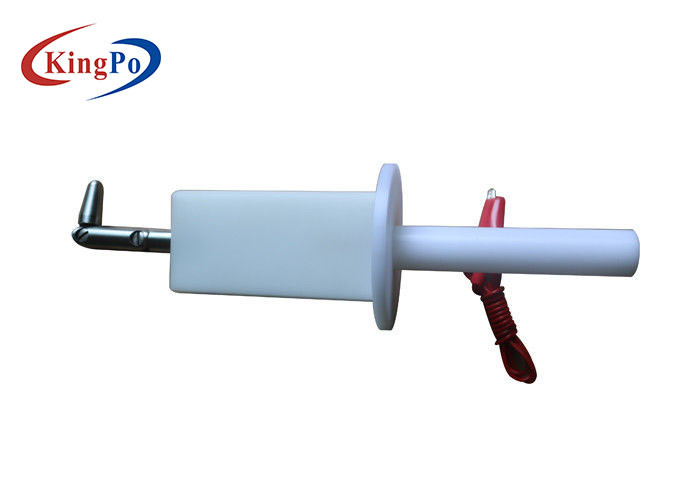

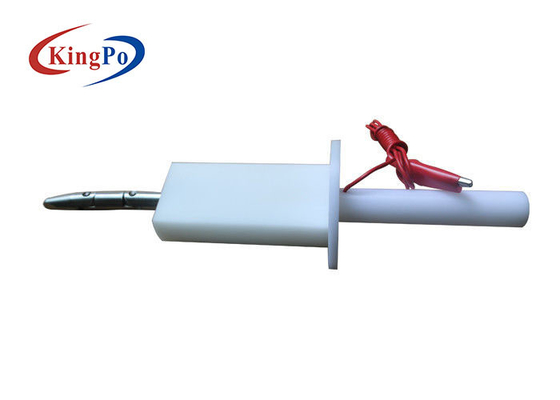

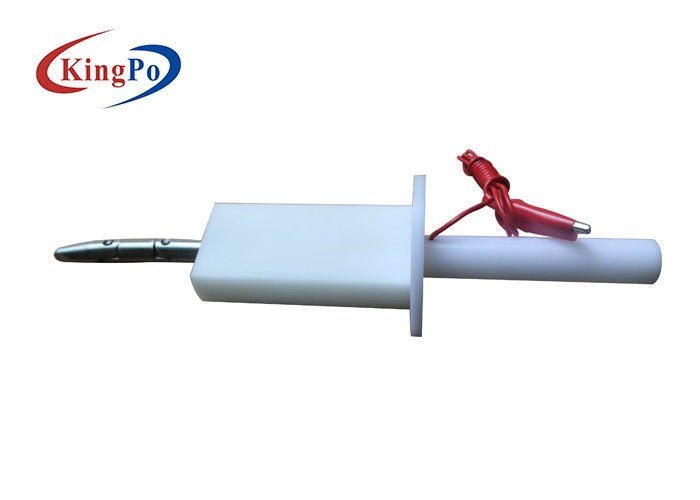

Eigenschaft: Diese Prüfenfingersonde besteht dito, Finger, Basis und aus Isoliergriff, der die Eigenschaften der menschlichen Hand simuliert. Sie hat zwei bewegliche Gelenke, die bei 90° gekurvt werden können. Kundengerecht: sie kann für anti-elektrische Schlagprobe verwendet werden, wenn sie mit steckbaren Bananensteckern und amphenol Verbindungsstück am Ende des Griffs ausgerüstet wird, oder für EinschließungsschutzPrüfen wenn offene Gewindebohrung von M6 am Ende des Griffs verwendet wird (angeschlossen mit Zug- und Stoßdynamometer).

Parameter (Millimeter):
