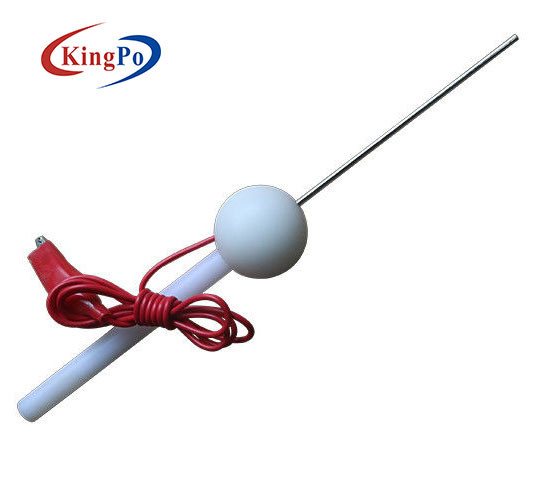

Prüfstabsonde C

Standard: Bestätigen Sie zu Iec 60529 IP3X; EN 60529 IP3X; Abbildung 3 Iecs 61032-1; Iec 60065 und so weiter.

Standardbeschreibung:

13,2 Prüfenbedingungen für erste charakteristische Ziffern 1, 2, 3, 4

Die Gegenstandsonde wird gegen alle mögliche Eröffnungen der Einschließung mit der Kraft gedrückt, die in Tabelle 7. spezifiziert wird.

13,3 Annahmebedingungen für erste charakteristische Ziffern 1, 2, 3, 4

Der Schutz ist zufriedenstellend, wenn der volle Durchmesser der Sonde, die in Tabelle 7 spezifiziert wird, nicht durch irgendeine Öffnung überschreitet.

ANMERKUNG für erste charakteristische Ziffern 3 und 4 die Sonden, die in Tabelle 7 spezifiziert werden, sollen Fremdkörper simulieren, die möglicherweise kugelförmig sind. Wo eine Einschließung ein indirektes hat, oder gewundener Eintrittsweg und dort jeder möglicher Zweifel über Eintritt eines kugelförmigen Gegenstandes ist, der zur Bewegung fähig ist, ist möglicherweise es notwendig, Zeichnungen zu überprüfen oder speziellen Zugang zu bieten, damit die Gegenstandsonde mit der spezifizierten Kraft angewendet werden kann zu den Öffnungen, in denen Eintritt überprüft werden muss.

Anwendung: Diese Stange soll den Schutz von Personen gegen Zugang zu den gefährlichen Teilen überprüfen. Sie wird auch verwendet, um den Schutz gegen Zugang mit einem Werkzeug zu überprüfen.

Prüfling: Liveteile der leicht zugänglichen Einschließung oder mechanische Teile.

Eigenschaft: Sie kann für anti-elektrische Schlagprobe verwendet werden, wenn sie mit amphenol Verbindungsstück ausgerüstet wird. Oder verwendet für EinschließungsschutzPrüfen wenn offene Gewindebohrung von M6 am Ende des Griffs (angeschlossen mit Zug- und Stoßdynamometer).

Parameter:
