SPRAY-Düsen-Prüfvorrichtung IEC60529 IPX3 IPX4 Handmessing

Produkteinführung

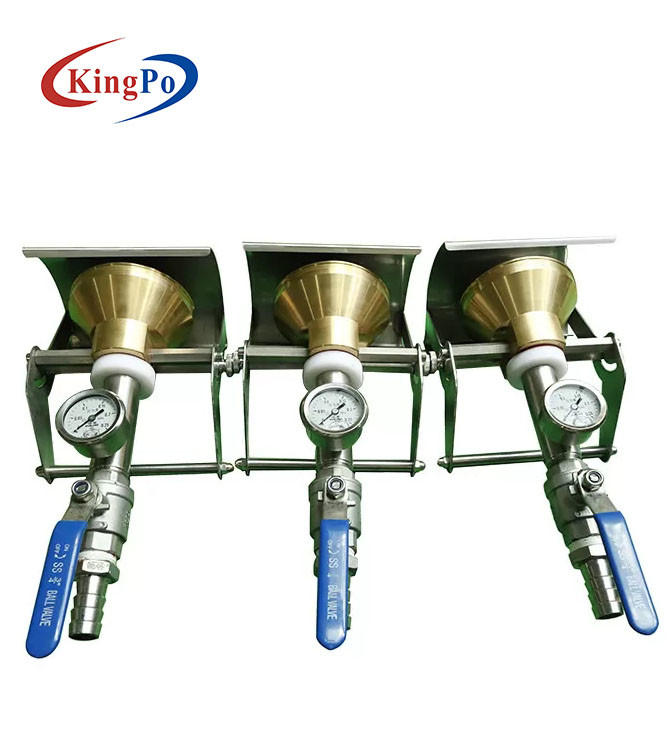

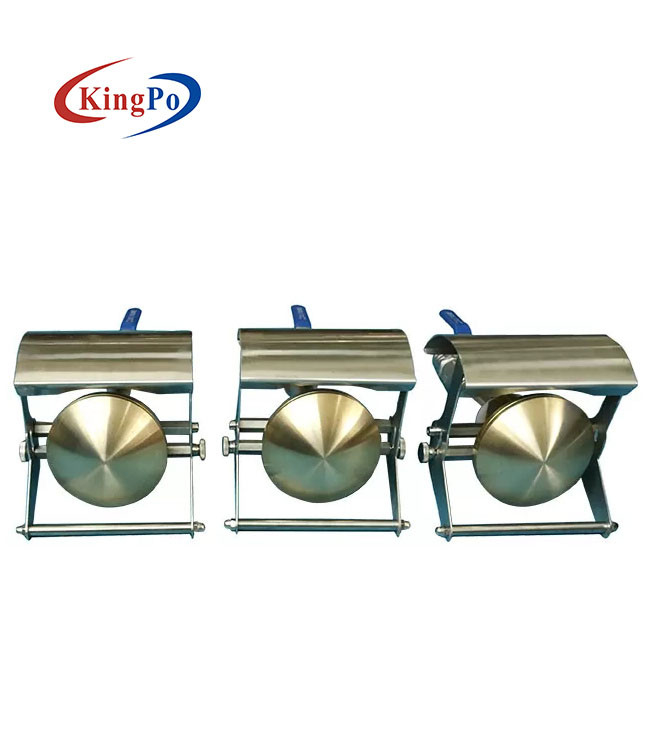

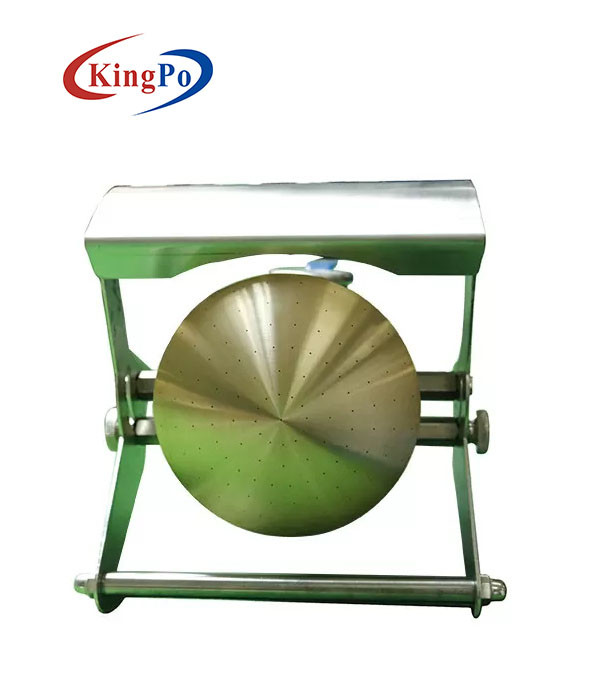

Die Spray-Düse HT IPX3/4 ist Handversuchseinrichtungen, zum des Schutzes gegen das Sprühen und Spritzwasser zu überprüfen. Der Wasserdruck kann unter Verwendung des Flussbedienknopfs auf dem Gerät justiert werden, um die erforderliche Strömungsgeschwindigkeit zu geben. Der Druck kann auf dem Messgerät gesehen werden, das bequem durch die Düse in Position gebracht wird. Das Strahlbild der Düse wird zu den Spezifikationen von Iec 60529 gemacht. Der Unterschied zwischen IPX3 und IPX4 ist, dass das Leitblech im Prüfen IPX4 entfernt werden sollte. Zu das Oberteil in jeder möglichen Richtung zu machen spritzt, dieses Gerät kann mit einer drehenden Tabelle der Probe verwendet werden.

Technische Parameter

Manometer

Bewegliches Schild mit Gegengewicht

Kugelventil für Wasserstromregelung

Schlauchverbindungsstück

Installation und Kommission

Installieren Sie das Wasserstrommeter, den Schlauch und das Bewässerungsgerät als untengenanntes gezeigtes Bild, und öffnen Sie dann das Ventil, um den Wasserstrom zu justieren, um (10 ± 5%) l/min zu sein, und überprüfen Sie, ob das Manometer den Druck im Bereich von 50-150KPa zeigt. Wenn der Wasserstrom kleiner als 10 Liter ist, dann sollte eine Förderpumpe installiert sein, sich beziehen bitte das auf Schlagbild.

Wasserdichte Bewertung für Prüfen des Beispiel IP3: Entsprechend Abbildung 5 IEC60529 mit PrallplattenPrüfen.

Wasserdichte Prüfens der Bewertung IP4 Beispiel: Entfernen Sie bitte die Prallplatte, um die Probe zu machen kann in allen Richtungen gespritzt werden.

Wenn Sie nicht es verwenden können, bitte, klicken Sie hier Benutzerhandbuch HH0803.pdf, um Tue-Benutzerhandbuch zu erhalten.
