Spritzen Sie Wasser-Eintritt-Schutz-Prüfengerät für Straßenfahrzeuge

ISO16750.4 Straßenfahrzeuge der Klausel-5,4 wässern Spritzen-Prüfen-System spritzen 3s unter 0-4°C zu simulierter Umwelt

A., SYSTEM-Einleitung:

Es passt sich an ISO16750.4clause 5,4 an: SchmelzwasserSchlagprobe, wird es für die Sicherheit verwendet, die auf simulierte Umwelt von elektrischem und von Electronic Systems, die möglicherweise, prüft abhängig von dem Wasser sind, das auf verschiedenen Straßenfahrzeugen spritzt.

Technische Parameter B.:

Einleitung zum strukturellen Entwurf

Dieses Produkt wird von den hochwertigen Materialien gemacht, verarbeitet durch moderne Verarbeitungsausrüstung, und die Oberfläche des äußeren Gehäuses ist gesprüht flach, schön und. Die Farbe wird koordiniert, ist der Bogen entworfen, und die Linien sind glatt und natürlich. Die Zwischenlage ist entworfen, um ein begrenzter Raum während der Arbeit zu sein und wird von importiertem Edelstahl der hohen Qualität gemacht. Der Innenbeispielhalter und andere zusätzliche Zusätze werden vom Edelstahl, mit angemessenem Entwurf und Haltbarkeit hergestellt. Unter der Voraussetzung des Einwilligens mit nationalen Standards, ist die Ausrüstung praktischer und einfach zu steuern basiert auf der Stabilität aller Aspekte. Außerdem hat das Gerät die Eigenschaften der einfachen Installation, der einfachen Operation und der einfachen laufenden Wartung.

1. Das äußere Gehäuse der Ausrüstung wird von hochwertiger galvanisierter Stahlplatte werkzeugmaschine gemacht, und die Oberfläche des äußeren Gehäuses wird gesprüht, das glatter und schön ist.

2. Der innere Behälter ist hochwertige Spiegelplatte des Edelstahls SUS316; um die Wiederverwertung des Prüfenmediums und die Reinigung nach dem Zui zu erleichtern, ist die Unterseite des Ausrüstungsstudios als Trichter entworfen;

3. Ausrüstungsreinigung: Es gibt rostfeste Reinigungssprayköpfe der mehrfachen hohen Temperatur innerhalb des Ausrüstungsstudios. Nach Ausrüstung ist das Programm fertig, ist das Magnetventil geöffnet, und die Reinigungsdüse, die mit Leitungswasser angeschlossen wird, ist ein richtungsunabhängiges waschendes Studio;

4. Bewegliches Gerät der Düse: Die Düse wird an den oberen und untereren Klammern mit Wärmedämmungsschicht geregelt. Wenn die Temperatur hoch ist, bewegt sich die Klammer aus der Arbeitskammer heraus und bewegt sich schnell in den Arbeitsraum während des Sprühens;

5. Strömungsmesser: Das elektronische Strömungsmesser wird benutzt, um den Fluss des Prüfenwasserstroms zu messen, der den Fluss steuern, justieren, anzeigen und ansammeln kann. Signal des Ertrages 4~20mADC durch den Konverter, schließen an die Zentraleinheit an, werden durch es und Anzeige gesteuert;

6. Isoliermaterial: Fiberglasbaumwolle mit hoher Dichte, zum von Isolierungsleistung sicherzustellen und einer stabilen Innentemperatur beizubehalten;

7. Die Tür wird mit einem transparenten Fenster für das Beobachten der Änderung der Innenprobe versehen. Das Beobachtungsfenster wird vom mehrschichtigen hohlen ausgeglichenen Glas gemacht;

8. Das mischende System nimmt Längsachseventilatormotor und hoch-niedrigen temperaturbeständigen Edelstahlmultiflügelantreiber an, um Diffusionszyklus der vertikalen Konvektion zu erzielen vertikalen, damit die Temperatur und die Feuchtigkeit im Labor einheitlich und stabil sind;

9. Beständiges hochfestes HochtemperaturDichtungsband der Doppelschicht wird zwischen der Tür und dem Kabinett benutzt, um die Dichtung des Prüfengebiets sicherzustellen. Das Innentürmaterial der Tür wird vom Edelstahl gemacht, und der Türgriff wird ohne Reaktion hergestellt, die die Operation einfacher macht;

10. Prüfenloch (linke Seite der Maschine) kann für externes Prüfenstromkabel oder Signalkabel (Öffnung 50mm) benutzt werden;

11. Die Pumpen- und Kühlanlage der Ausrüstung sind an der Unterseite installiert, und der Kompressor wird aus Taikang-Marke in Frankreich importiert, um die Kühlwirkung und die Zuverlässigkeit sicherzustellen.

12. Installieren Sie bewegliches Rad hochwertige Örtlich festgelegtposition PUs auf die Unterseite der Maschine, die die Maschine auf die gekennzeichnete Position leicht verschieben und die Gießmaschine nach dem Zui regeln kann;

13. Das Steuerteil der Ausrüstung ist auf der rechten Seite der Ausrüstung entworfen. Es wird mit Temperaturbegrenzer, Bedienschalter, Wasserbehälter, etc. verteilt. Zu benützen ist einfach, einfach und einfach instandzuhalten.

Strangregulierung und Schutzsystem

Mit 7 Zoll LCD-Touch Screen Prüfer kann PLC-Steuerung Temperatur, Pumpe und Fluss und Prüfenzeit beziehungsweise steuern; der Fluss wird direkt auf dem Touch Screen angezeigt.

1. Import von Komponenten;

2. Kein Absicherungsschalter;

3. Überlastung, Durchsickern, völlig umhüllte Verteiler;

4. Mit Abschaltautomatik und anderem Schutz;

Kühlsystem

1. Kompressor: gekapseltes Frankreich Taikang;

2. Abkühlungsmethode: mechanische Abkühlung;

3. Kondensationsmodus: Druckluftabkühlen;

4. Kühlmittel: R404A (umweltfreundlich);

5. Die ganze Systemrohrleitung wird auf Belüftungs- und Dichtheitsprüfung des Drucks 48H geprüft;

6. Die Heizung und das Kühlsystem ist vollständig unabhängig;

7. Internes gewundenes abkühlendes kupfernes Rohr;

8. Steigungsverdampfer;

9. Trockener Filter, abkühlendes Flussfenster, Reparaturventil, Separator, Magnetventil und flüssiger Sammelbehälter sind alle importierte ursprüngliche Teile;

Nutzungsbedingungen

1. Umgebende Temperatur: 5 ° C | +32 ° C

2. Umgebende Feuchtigkeit: ≤85%

3. Leistungsbedarf: 5es-adrig dreiphasigsystem AC380 (±10%) V/50HZ

4. Vorinstallierte Kapazität: über 16KW

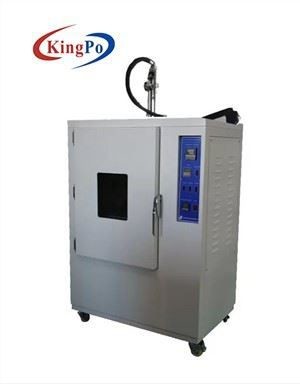

Bild als Referenz:
