Für die Prüfung des Schutzes gegen Wasser mit Spraydüse von 0,4 Millimeter-Bohrung werden verwendet, um die Grade des Schutzes für die zweiten charakteristischen Ziffern 3 und 4" zu prüfen Schutz gegen Sprühwasser“ bzw. „Schutz gegen Spritzwasser“.
Der oszillierende RohrPrüfen ist eine einiger Methoden, die angewendet werden, um die Wasserschutzfähigkeiten von Einschließungen auf elektronische Einzelteile zu prüfen, die erwartet werden, Regen ausgesetzt zu werden oder Spray zu wässern.
Dieser Prüfen wird benutzt, um die Bedingungen von IPX3 und von IPX4 in Iec 60529 zu erfüllen. Im Prüfen, der in IPX3 und in IPX4 mit einem oszillierenden Rohr beschrieben wird, wird das Exemplar in den Mittelpunkt des Halbrundes gelegt, das durch das oszillierende Rohr definiert wird. Es wird dann einem Spray des Wassers mit einem definierten Druck, auf Durchsickern zu prüfen unterworfen.
Das oszillierende Rohr hat Spraylöcher über 120° des Rohrs für IPX3 und über dem vollen 180° für IPX4. In IPX3 oszilliert das Rohr entweder zur Seite 60° der Vertikale. Für IPX4 reist das Rohr durch einen Winkel von fast 340°. Das Exemplar muss innerhalb 200mm des Rohrs gesetzt werden. Aus diesem Grund sind verschiedene Größenrohre erforderlich, verschiedene Größenexemplare zu prüfen.
Eigenschaften
— Touch Screen Prüfer und PLC
— Oszillierende Rohre sind Edelstahl
— Rostfreie stee lnozzles entfernbar für das Säubern oder das Ersetzen
— Düsen können beturned AN/AUS, um den Bogen des Sprays vom Rohr zu justieren
— Wasserversorgungseinheit umfasst Wasserfilter, Pumpe, Strömungsmesser, elektromagnetisches Ventil und Schalterventil.
— Edelstahlexemplarunterstützung mit einfacher Höhenverstellung
— Edelstahlexemplarunterstützung mit völlig versiegelt, um Wasserdurchsickern zu verhindern
— - Wasserdichter Rotationssockel Powersupply für Probe

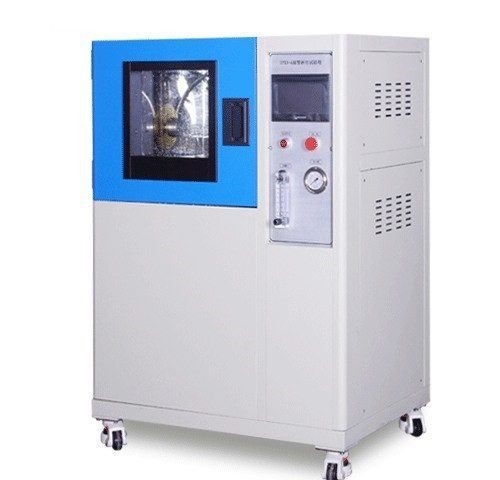

Oszillierende Prüfen-Kammer-Spezifikationen des Rohr-IPX3-IPX4:
|
Nein.
|
Einzelteil
|
Parameter
|
|
1
|
Modell
|
KP-IPX34C-200
|
KP-IPX34C-400
|
KP-IPX34C-600
|
|
2
|
Oszillierendes Rohr mit Radius (Millimeter)
|
R200
|
R400
|
R600
|
|
3
|
Innenmaße (Millimeter)
|
L500*D500*H500
|
L900*D900*H900
|
L1300*D1300*H1300
|
|
4
|
Außenmaße (Millimeter)
|
L1000*D700*H1400
|
L1400*D1120*H1750
|
L1800*D1520*H1950
|
|
5
|
Strömungsmesser (L/mm)
|
0-1 l/min
|
0-2L/min
|
0-3L/min
|
|
6
|
Drehscheiben-Tabellen-Durchmesser (Millimeter)
|
∮200
|
∮400
|
∮600
|
|
7
|
Drehscheiben-Höhe (Millimeter)
|
150-250mm
|
350-600mm
|
550-1000mm
|
|
8
|
Rohr-innerer Durchmesser (Millimeter)
|
15
|
15
|
15
|
|
9
|
Düse (Millimeter)
|
0,4 Millimeter
|
0,4 Millimeter
|
0,4 Millimeter
|
|
10
|
Oszillierende Winkel
|
IPX3: 60° von der Mitte (120° Summe) IPX4: 360° von der Mitte (nahe Summe 360°) (Standard nimmt wenig Winkel an, um Raum für Beispielunterstützung zu erlauben)
|
IPX3: 60° von der Mitte (120° Summe) IPX4: 360° von der Mitte (nahe Summe 360°) (Standard nimmt wenig Winkel an, um Raum für Beispielunterstützung zu erlauben)
|
IPX3: 60° von der Mitte (120° Summe) IPX4: 360° von der Mitte (nahe Summe 360°) (Standard nimmt wenig Winkel an, um Raum für Beispielunterstützung zu erlauben)
|
|
11
|
Oszillierende Geschwindigkeit
|
sek 4. für 2 x 120° für (10 U/min) 12 sek IPX3. für 2 x 360° für IPX4 (10 U/min)
|
sek 4. für 2 x 120° für (10 U/min) 12 sek IPX3. für 2 x 360° für IPX4 (10 U/min)
|
sek 4. für 2 x 120° für (10 U/min) 12 sek IPX3. für 2 x 360° für IPX4 (10 U/min)
|
|
12
|
Oszillierendes Rohr-Material
|
Edelstahl SUS304
|
Edelstahl SUS304
|
Edelstahl SUS304
|
|
13
|
Drehscheiben-Geschwindigkeit
|
1-5r/min
|
1-5r/min
|
1-5r/min
|
|
14
|
Schutz
|
Durchsickern, Wasserknappheit, Kurzschluss
|
Durchsickern, Wasserknappheit, Kurzschluss
|
Durchsickern, Wasserknappheit, Kurzschluss
|
|
15
|
Energie
|
250V oder 110V, 1KW
|
250V oder 110V, 1KW
|
250V oder 110V, 1KW
|
