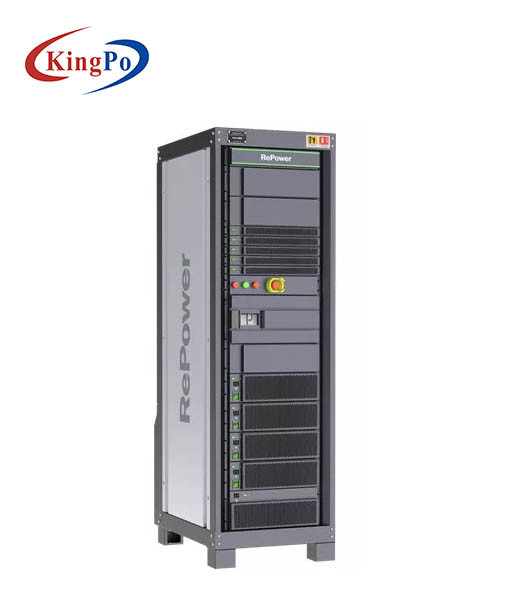

Lithium-Batterie-Prüfengerät-Vorwurfs-Entladungs-Modell 100V 100A

1

Zahl von Hauptgerinnen

4CH/Gestell

2

Spitzenleistung

Höchstleistung 10kW für Kanaloperation; keine Frist

3

Ausgangsleistungsstabilität

± (0.1%FS+0.1%.)

4

Eingegebene Seitenenergiequalität

Energiefaktor

>99%loaded zur Kapazität

Harmonischer totalVerzerrungsgrad

≤5%loaded zur Kapazität

6

Energieverbrauchparameter

Standardsinuswellen-Feedbackenergie, hohe Leistungsfähigkeit (optimale Leistungsfähigkeit 90%)

7

Hauptgerinne-Arbeitsmodus

Aufladung: konstanter gegenwärtiger Aufladungscm, die konstante Spannung, die Lebenslauf, die konstante gegenwärtige konstante Spannung auflädt CCCV, Aufladungsprozessumwandlung der konstanten gegenwärtigen konstanten Spannung auflädt, muss keinen Strom-Spannungs Antrieb erzielen;

Entladung: konstante gegenwärtige Entladung CD, Dauerleistungsverstärker CP, konstantes Widerstandentladung CR, konstante gegenwärtige Entladung der konstanten Spannung

Pause N.

Schlüsselwort-ArbeitsbedingungsPrüfen; ImpulsPrüfen;

8

Hauptgerinnespannung

Einfachkanal-Messbereich

0.2V-100V, mit ununterbrochen justierbaren Zwischenwerten (breite Versuchsanlage, passend für verschiedene BatteriemodulPrüfenbedingungen)

Minimale Entladespannung

7V

Präzision

± (0.05%FS+0.05%.)

Entschließung

1mV

Hauptgerinnestrom

Einfachkanal-Messbereich

-200A~+200A

Minimaler Ausgangsstrom

150mA

Präzision

± (0.05%FS+0.05%.)

Entschließungsverhältnis

1mA

Antwortzeit

<10ms

apolegamy Vorlage

Spannung

Zahl von Kanälen

32

Messbereich

DC: 0-5V

Maßpräzision

± (0.05%FS+0.05%.)

Entschließungsverhältnis

1mV

apolegamy Vorlage

Temperatur

Zahl von Bahnen

8

Messbereich

﹣ 50℃~300℃

Genauigkeit im Maß

±1℃

Entschließungsverhältnis

0.1℃

Zeit

Datenerfassungsentschließung

10ms

9

Ausrüstungskommunikationsmodus

Unterstützungs-LAN-Kommunikationen

Kommunikationen der Batterie BMS

Unterstützungs-DOSE 2.0A, KANN 2.0B; Kommunikationen RS485

Import der Unterstützungs DBC, ermöglicht Datenlesung mit BMS KANN und teilnimmt an prozesskontrolliertem

10

Steuersteuerprogramm

Stützenergie hinunter Datenschutz, Unterstützung für Stromausfall, manueller Halt, prüfende Dateireihenfolge, on-line-Änderung von Schrittparametern

Sicherheitsschutzzustände können eingestellt werden. Parameter umfassen: unterere Grenze der Spannung, obere Grenze der Spannung, gegenwärtige unterere Grenze, gegenwärtige obere obere Grenze der Grenztemperatur

Zusätzliche Schutzzustände des Kanals/BMS können eingestellt werden. Die Parameter können umfassen: obere Grenze der Spannung, unterere Grenze der Spannung, obere Grenze der Temperatur, unterere Grenze der Temperatur, einzellige Druckdifferenz

Zyklusindex

MAX10000

Programmierbare Schritte

MAX10000

Schleifenverschachtelung

Maximale 10 Böden

Schritt-Zeitenfolge

Unbegrenzte Unterstützung für h, Minute, s-Format

Minimaler Abstand für Datenaufzeichnung

Zeit ≥10ms, Spannung ≥0.1% Rumpfstation, Strom ≥0.1% Rumpfstation und stützende schrittweise Einstellung von notierenden Bedingungen

Programmierungseigenschaften

Jeder Arbeitsgang hat möglicherweise eine oder mehrere Ausgänge

11

Arbeitsmuster

Konstant-gegenwärtige Aufladung

Batteriesatzspannung, Zeit, Kapazität, Strom, Monomeretemperatur, Monomerespannung, Zellspannungsunterschied, RSOC, - V bis

Konstant-Spannungsaufladung

Gegenwärtig, Zeit, Kapazität, Strom, Monomeretemperatur, Monomerespannung, Zellspannungsunterschied, RSOC, - V bis

Konstante gegenwärtige und konstante Spannungsaufladung

Gegenwärtig, Zeit, Kapazität, Strom, Monomeretemperatur, Monomerespannung, Zellspannungsunterschied, RSOC, - V bis

Legen Sie beiseite

Ende der Zeit

Konstant-gegenwärtige Entladung

Batteriesatzspannung, Zeit, Kapazität, Strom, Zelltemperatur, Zellspannung, Zellspannungsunterschied bis

Dauerleistungsentladung

Batteriesatzspannung, Strom, Zeit, Kapazität, Strom, Zelltemperatur, Zellspannung, Zellspannungsunterschied bis

Konstante Widerstandentladung

Batteriesatzspannung, Strom, Zeit, Kapazität, Strom, Zelltemperatur, Zellspannung, Zellspannungsunterschied bis

12

Datendarstellung

Kreisliste

Durchschnittliche Spannung haben Sie Zyklusseriennummer, die Gebühren-/Entladungskapazität, Gebühren-/Entladungs-Leistungsfähigkeit, Gebühren-/Entladungsenergie, des Gebühren-/Entladungsniveaus, etc.

Liste von Prozessen

Es gibt Prozessseriennummer, Betriebsart, Bearbeitungszeit, Kapazität, Energie, mittlere Spannung, Beendigungsspannung, Beendigungsstrom, etc.

Ausführliche Liste

Es gibt Rekordanzahl, Systemzeit, wachsende Zeit, Spannung, Strom, Energie, Monomere temperature1--Monomeretemperatur n, Monomerespannung 1-- Monomerespannung n, extremer Unterschied der Monomerespannung, etc.

13

Datenexport

Daten können in geführt werden übertreffen, TXT, Diagrammdatei, können Gebührentladungskurve, Kapazitätszerfallrate, die Spannung, gegenwärtiger, Kapazität-maler und anderer Weisen der Zykluslebenkurve, der Gebührentladungsder Datenanalysekurve und der Datenliste zur Verfügung stellen

14

Daten speichern Modus

Der Benutzer kann den Namen und den Datensicherungsweg besonders anfertigen, und die Daten können durch Datei gespart werden

15

Art der Kurve

Koordinaten x: Gesamtzeit, Gebühr/Abbauzeit/Kapazität, Zahl von Zyklen

Y-Koordinaten: Gesamtspannung, gegenwärtig, Kapazität, Energie, Monomerespannung n, Monomeretemperatur n der Monomerespannung 1 der Monomeretemperatur 1

16

Eingangsschutz

Überspannung, Überstrom, Mangel an Phase, Übertemperatur, Schutzwarnung;

Ertragschutz

Überspannung, Überstrom, Kurzschluss, Kapazität, Temperatur, Monomereüberspannung, Monomereunterspannungsschutz; ohne die Batteriespannung zu ermitteln, kein Ertrag;

Macht--weg Schutz

Nachdem die Aussenbord-Stromversorgungsanlage abgeschnitten ist, werden die Batterie und die Ausrüstung automatisch getrennt, um den Unfall zu vermeiden, der indem man verursacht wird, wieder-antreibt.

Hardware-Schutz

Des Ausschaltens Schutz, Schutz des offenen Stromkreises, Kurzschlusssicherung; Batterieverbindungsrückseite, Störungsschutz, Überstromschutz, Überspannungsschutz, Übertemperaturschutz, Hardware-Überspannungsüberstromschutz

Kurzschlusssicherung

Externer Kurzschluss;

Software-Schutz

Macht hinunter Datenschutz, Anruffortsetzung, Überspannungsüberentladungsschutz, Überstromschutz, Kapazitätsschutz, Übertemperaturschutz, anormaler Schutz der Spannungstendenz, anormaler Schutz der gegenwärtigen Tendenz, anormaler Schutz der gegenwärtigen Schwankung, anormaler Schutz der Spannungsschwankung, anormaler Schutz der Vorwurfsspannungsanstieg-Geschwindigkeit, anormaler Schutz der Entladestromfallgeschwindigkeit, anormaler Schutz der Ausrüstungskommunikation, anormaler Schutz der zusätzlichen Modulkommunikation

Warnungsfunktion

Die Hardware hat die Funktionen des Notfalls Schalter, Abschaltautomatik nach Ausschalten, automatische Lastsverbindung und Trennung abschneiden.

17

Kühlverfahren

Druckluftabkühlen

18

Probieren von Anschlüssen

Vier-Elektrodenprobenahmemodus, Befestigungslinie Anschluss oder andere

19

Zusätzliche Kanal-Sammlungs-Linie

ErwerbsKabellänge justierbar entsprechend tatsächlicher Situation

20

Geheimhaltungseinstufung

Treffen en 60950, Anforderungen GBs 4943

Geräusche

Die Geräusche sind weniger als 70dBA, verwendete das Schallpegelmesser sollte die Bedingungen von Art I in IEC804 erfüllen, und die Genauigkeit sollte als ±0.5dB besser sein.

Schutzniveaus

IP20

Blitzschutz

Blitzschutzanforderungen des Niveaus 2 für GB 17626

21

Unterhaltbarkeit

Modularität, Ersatzteile verfügbar für fristgerechten Ersatz, Wartung, kostenlos während des Garantiezeitraums

22

Software-Upgrade-Service

Software-Upgrade-Service stellte zur Verfügung, bis Hardware unvereinbar ist

Optionale Thermostatkontrollfunktion

Software Support ausgedehnte Funktions-Software, die den Thermostat Steuerung kann, um zu beginnen und zu stoppen, und justiert die Temperatur und die Feuchtigkeit
