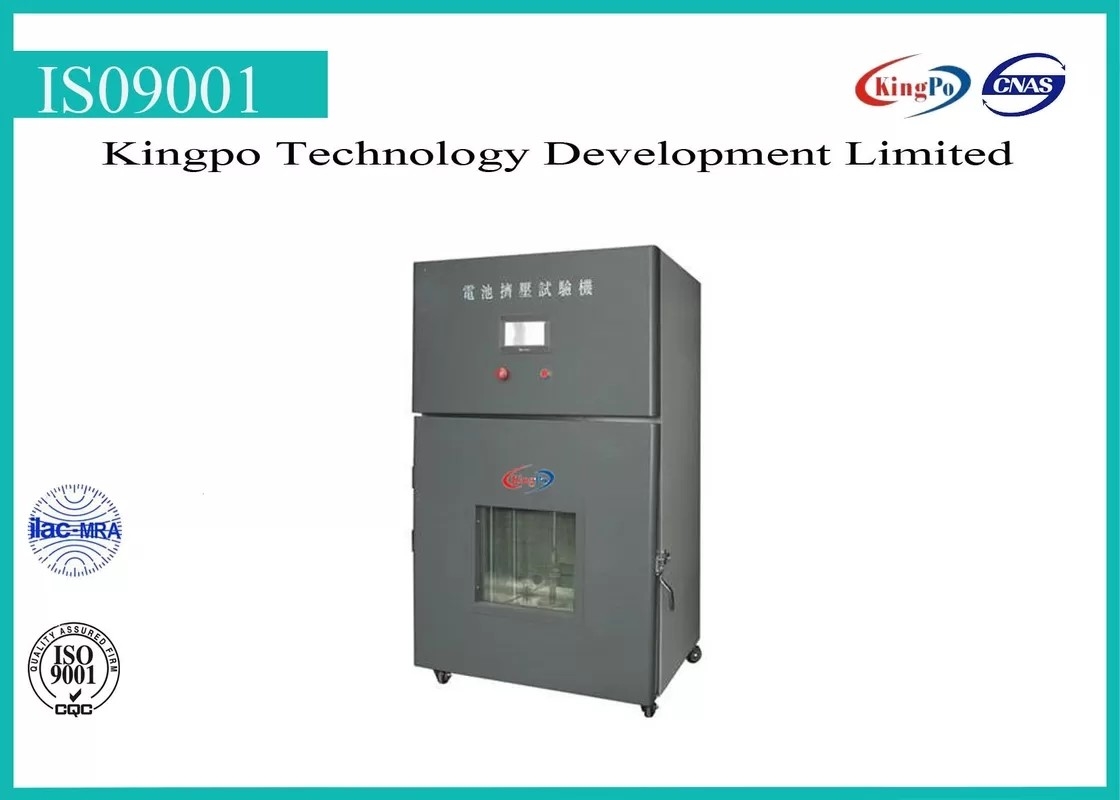

Akku-Prüfvorrichtung 380V 50Hz zerquetschen Raum 300 * 300 * 300mm

Beschreibung

Dieses Gerät ist eine neue Prüfenkammer, die mit TemperaturPrüfenkammer und ZerstampfungsPrüfenkammer kombiniert wird. Dieses Gerät ist Entwurf und hergestelltes Abkommen zu den internationalen Standards UN38.3, IEC62133, IEC60086-4 etc., kann eine TemperaturPrüfenumwelt simulieren, kann auch überwachen, das Prüfenergebnis unter dieser Umwelt zu ermitteln. Es ist eine gute Wahl für Batterie, Kondensatoren, elektronische Produkte simuliert Prüfengerät.

Bau

Zerstampfungskraftsystem

Reisegrenzgerät

Spannungserwerbssystem

Temperaturüberwachungssystem

Spezifikationen

Zerstampfungskraft: 1-19.6KN (g=9.81N/kg)

Zerstampfungs-Geschwindigkeit: 1-20mm/s

Geschwindigkeitsfehler: ±1%

Zerstampfungsraum: 300 * 300 * 300mm

Zerstampfungsoberfläche: Durchmesser 150mm

Zerstampfungskraft: 1-19.6KN (g=9.81N/kg)

Kraftfehler: ±1%

Verschiebungsfehler: ±0.5%

Antrieb: hydraulisch (Öl L-HM46)

Motor: Servomotor

Prüfentemperatur: 0-100 Celsius

Temperaturwelle: ±0.5 Celsius

Temperaturanstieg: 3 ℃/Minute

Temperaturabkühlen: 1 ℃/min

Spannungsmaßstrecke: 0-50V

Spannungsentschließung: 1mV

Spannungserwerbsfrequenz: max. 110Hz

Prüfenzeit: 0-99hour

Datenausgabe: RS232

Sprache: En u. vereinfachter Ch

Stromversorgung: 380V 50Hz, 1.5KW

Stecker: 5 runde Stifte verstopfen

Eigenschaften

Reisegrenze, Spannungsabfall, der Funktion ermittelt;

Prüfenergebnis kann Betrachtung und gespeichert oder Druck im Computer;

Interne 1.5mm Stärke-Edelstahlplatte;

Stahlplatte externer 1.0mm Stärke;

Schützen Sie sich gegen Explosionen;

Benutzerhandbuch schreiben in englische Sprache

Operationsverfahren

Installation

Schlagen Sie vor, diese Ausrüstung auf einen flachen und stabilen Boden oder eine Plattform, in eine Umwelt der Raumtemperatur mit Stromversorgung 380V 50Hz zu installieren, und halten Sie 1000mm weg von anderer Ausrüstung und Wand als unten.

Operationsteps

1) schließen Sie die Prüfenkammer an und Computer, schalten Energie ein (Prüfenkammer 380V 50Hz, Computer 220V 50Hz)

2) Laufzerstampfungssteuer-Software- und -spannungserwerbs-Software

3) Zerstampfungssteuer-Software

Es gibt 5 Knöpfe auf der Spitzenlinie:

Einstellung der Führung auf:

Kraft-Elong – Kraft- und Verschiebungskurve anzeigen

Kraft-mal – Kraftkurve anzeigen

Eong-mal – Verlängerungskurve anzeigen

Vervielfältigungsapparat – Vervielfältigungsapparat anzeigen

PrüfenResult – anzeigen, Abwehr und DruckPrüfenergebnis

Zerquetschen Sie Prüfenaktion und Geschwindigkeit kann auf rechter Seite justieren

4) Erwerbs-Software

Doppelklicken Sie Software, Produkteinführungsspannungs-Erwerbssystem

Dateiwahl führt zu:

Neu… – neue Prüfendatei herstellen

Offen- offene existieren Prüfendatei

Einstellung – Prüfparametereinstellung

Export – ExportPrüfendaten

Beendigt – Ausgangs-Software

Steuerwahl führt zu:

Spannung kalibrieren… - Software-Kalibrierung

Beginnen Sie – Spannungserwerbsanfangsarbeit

Stoppen Sie – Spannungserwerbsendarbeit

Nach 9 entsprechenden Knöpfen:

1 – neu…

2 – offen

3 – Export

4 – Löschung

5 – Einstellung

6 – Spannung kalibrieren…

7 – Anfang

8 – Halt

9 – beendigt

Und Sprachwahl (englisch oder Chinesen)

Wenn wir neue Prüfendatei herstellen,

Wir können Prüfparameter, die gesetzte Erwerbsfrequenz, Endmodus wie erforderlich einstellen und Modus etc. beginnen.

Dann Druckknopf und.

Zurück zu Hauptseite.

5) Temperaturüberwachungssystem

Temperatur soll auf mit Berührungseingabe Bildschirm gesteuert werden.

Kann die Temperatur ändern und überwachen, wenn, Schnittstelle auf mit Berührungseingabe Bildschirm überwachend. Eingegebener erforderlicher Wert und Abwehr. Die Kammer läuft automatisch.

Aufmerksamkeit

1) Diese Ausrüstung sollte auf waagerecht ausgerichteten Boden oder Plattform, in eine Umwelt der Raumtemperatur 25±10℃ gelegt werden, Feuchtigkeit 50±30%RH.

2) Halten Sie diese Ausrüstung weg von Hitze oder Korrosionsquelle.

3) Vorderräder des Verschlusses zwei wenn Ausrüstung im Standort.

4) Zur Sicherheit ist FührungsPrüfen mit der geöffneten Betrachtungstür verboten. Und wenn nicht notwendig, beobachten Sie nicht Prüfen vor Betrachtungsfenster.

5) Sauber: vor und nach jedem Prüfen die Kammer und Innere mit sauberem Baumwollstoff draußen säubern, um das Instrument ordentlich zu halten.

6) Nicht rostend: Überprüfen Sie Wetter das Instrument, das aktive Teile richtig arbeiten, Butter auf Verlegenheitsstange nach jedem Prüfen setzen, um ihn zu halten, glatt zu arbeiten. Sprühen Sie Rostschutzöl auf Beschichtungsplatten- und Stahlkonstruktion, um das Verrosten zu prüfen.

7) Drehen Sie Ausschalten: Drehungsausschalten nach Prüfen; schlagen Sie Aufenergie einmal im Monat vor, wenn sie nicht für eine lange Zeit verwendet wird.

8) Wenn Batterie auf Feuer oder Rauche, bitte das Gas erschöpfen, das rechtzeitig im Freien ist.
